带键槽法兰式轴轮毂连接结构

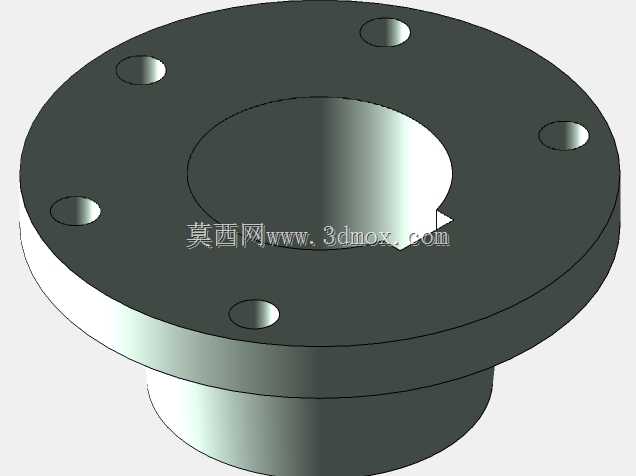

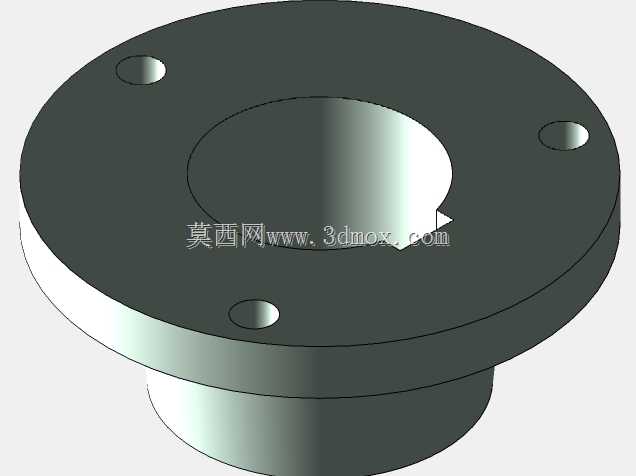

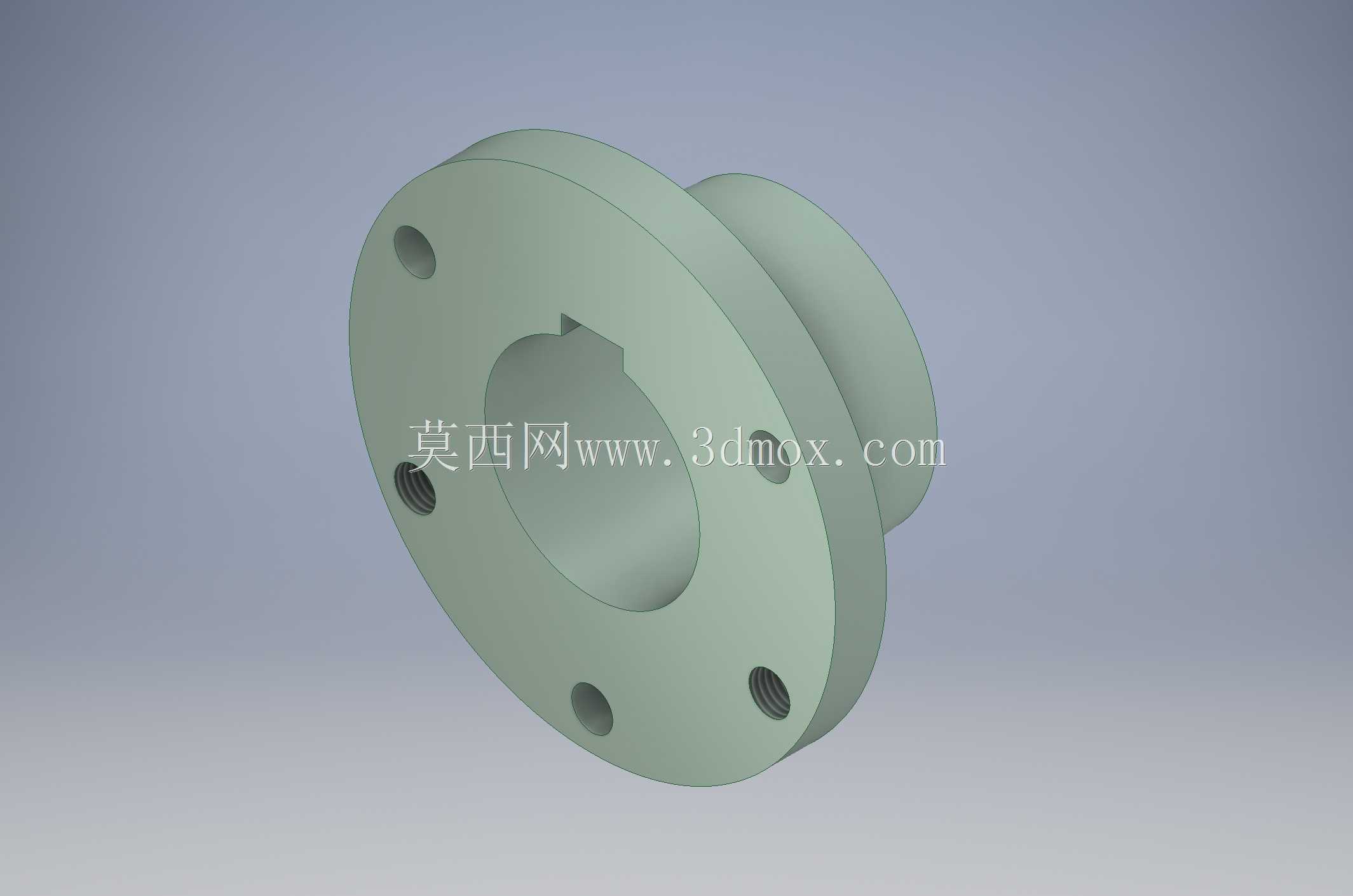

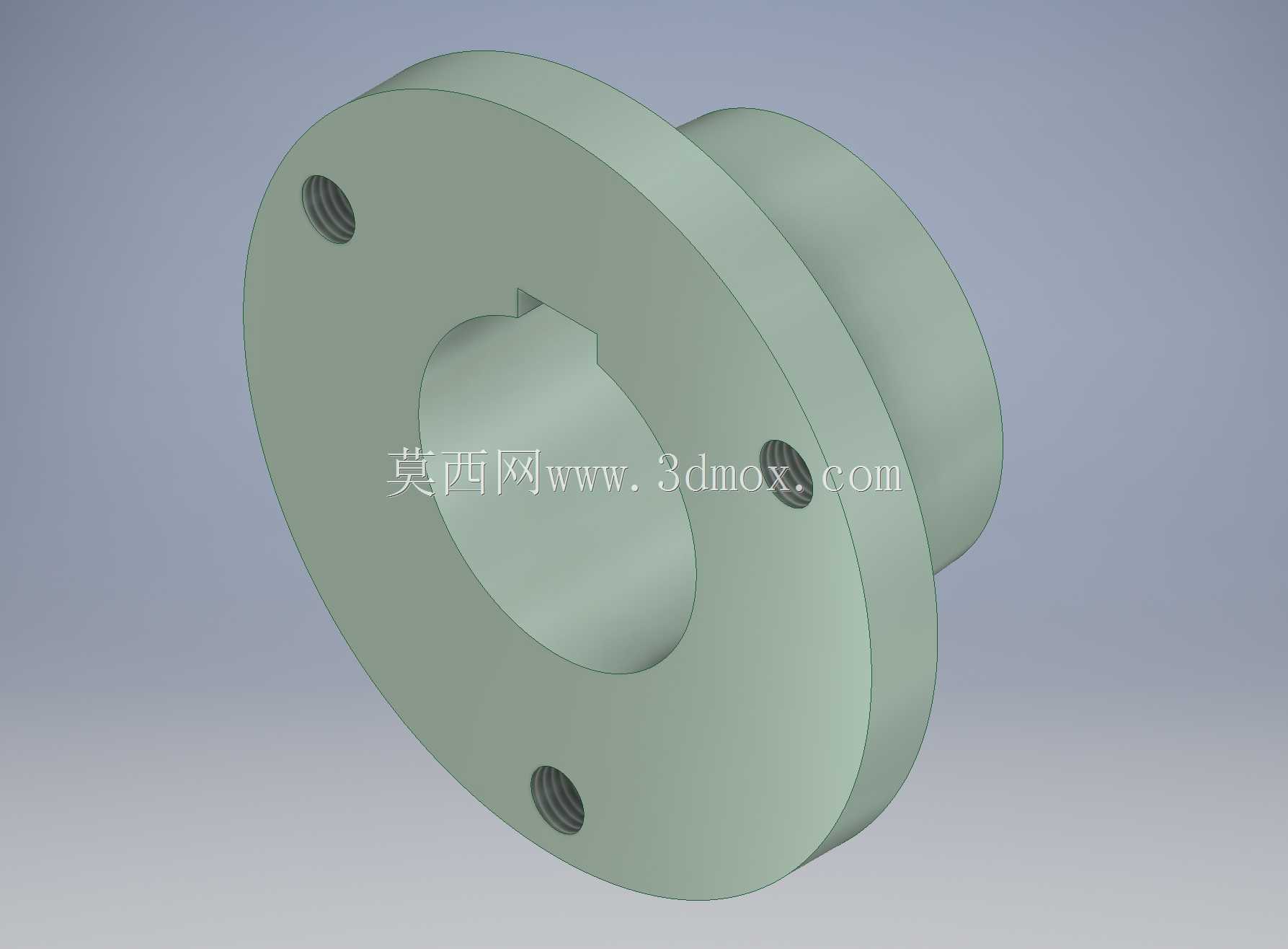

　　这类带键槽的法兰式轴轮毂，是离心式鼓风机、工业通风叶轮组件里的核心传动连接件，直接承担转轴与叶轮轮毂之间的扭矩传递、轴向定位功能，在通风除尘、烟气输送、工业送风类设备的传动链中属于不可替代的受力部件。从实际应用场景来看，这类轴轮毂多装配在鼓风机叶轮的输入端，一端通过内孔的键槽结构与电机输出轴或者传动轴实现周向固定，避免传动过程中叶轮与轴出现相对滑转，另一端通过法兰端面上的均布安装孔与叶轮轮盘采用螺栓紧固，保证叶轮运转时的同轴度与连接刚性，避免高速旋转下出现偏心振动。设计这类结构时，首先要匹配对应规格叶轮的安装止口尺寸，法兰端的凸台结构就是用来和叶轮中心的定位止口配合，装配时可以快速实现同轴定位，降低现场安装的找正难度，

　　减少运转时的动平衡偏差。内孔的键槽尺寸需要严格对应配套传动轴的键规格，键槽的侧壁粗糙度、对称度公差都要控制在合理范围，避免键连接出现应力集中，长期交变载荷下出现键槽崩裂的问题。法兰端面上的安装孔采用圆周均布设计，孔位的位置度公差需要匹配叶轮轮盘的螺栓孔分布，保证螺栓穿装时无强制对位，减少装配内应力。从安装边界来看，这类轴轮毂的轴向总长度需要匹配叶轮轮腔的内部空间，不能突出叶轮端面与机壳发生干涉，法兰外径要小于叶轮中心轮毂的外径，保证螺栓紧固后螺母或者螺栓头不会超出叶轮轮廓，避免运转时碰擦机壳内壁。轮毂的外圆采用阶梯式结构，靠近法兰的大直径段是定位贴合面，插入叶轮中心孔的小直径段是导向段，装配时可以顺着导向段将轮毂推入叶轮安装位，

　　降低现场装配的难度。实际选型时，还要核算轴孔直径与传递扭矩的匹配性，当设备用于高压送风、粉尘浓度较高的工况时，轴轮毂的材质通常选用铸钢或者高强度铸铁，保证足够的强度与抗振性能，避免长期高速运转下出现疲劳变形。这类结构的三维建模过程中，需要重点关注键槽的对称度、安装孔的均布角度、止口配合面的尺寸公差，这些参数直接决定了后续零件加工的合格率，以及现场装配时的适配性，若公差设置不合理，很容易出现装配后同轴度偏差过大，导致设备运转振动超标、轴承过早磨损的问题。
