直角弯式品字尾电源线接头三维结构设计

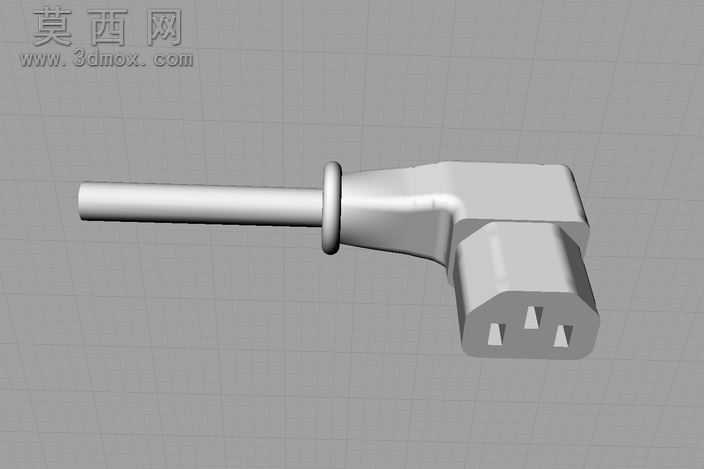

本作品为直角弯式品字尾电源线接头的三维结构设计，建模过程中采用参数化特征建模逻辑，先通过草绘绘制接头各段的截面轮廓，针对直角弯折的壳体部分，使用放样、扫掠命令构建流畅的过渡曲面，避免弯折处出现应力集中的尖锐棱角，同时保证壳体外观的顺滑质感。线材与接头衔接的位置，设计了带环形凸起的应力释放护套结构，建模时通过旋转凸台命令生成护套基体，再对环形凸起做圆角过渡处理，还原真实电源线护套的防弯折结构，可模拟线材反复弯折时护套的受力分散效果。接头的插合端面部分，精准还原品字尾三孔的排布尺寸，三个插孔的位置、孔径、深度均参照通用品字电源接口的行业规范设计，插孔内部的导电接触片腔体通过拉伸切除命令构建，保证插合方向的导向斜角与限位结构完全符合实际装配要求。材质渲染阶段，接头外壳部分赋予哑光硬质PVC材质，调整材质的粗糙度、漫反射参数模拟塑料壳体的磨砂质感，应力释放护套部分赋予半哑光软质PVC材质，适当降低材质硬度参数、调整反光度区分软硬胶的视觉差异，线材部分赋予黑色橡胶材质，添加细微的表面纹理模拟线材外被的磨砂触感，金属插片部分赋予镀镍金属材质，调整金属的高光、反射参数呈现金属件的光亮质感。结构设计上充分考虑直角接头的空间优势，相较于直头接头可大幅降低插头伸出设备的长度，适配设备贴墙放置等狭小空间的使用场景，壳体的上下合模缝位置做了细微的凹槽特征还原注塑件的合模线细节，尾部进线口做了收窄的锥面过渡，保证线材与接头衔接处的密封性与结构强度。建模过程中对所有装配配合面做了公差预留，可直接用于后续的结构验证、3D打印手板制作或者注塑模具开模参考，整体模型无破面、无重叠特征，所有几何结构均可编辑，能够适配不同规格线材的改型设计需求，可直接导入各类三维软件进行结构调整、装配干涉检查或者渲染出图使用。
