T型套筒管钳三维结构设计作品

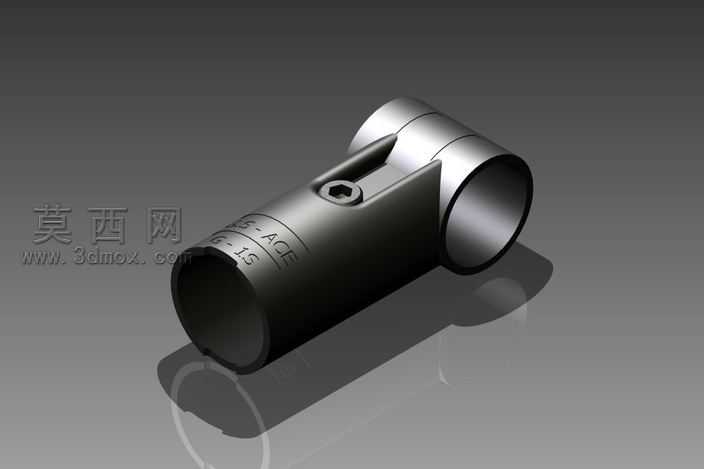

本作品为T型管钳的三维数字化设计成果，整体建模过程严格遵循手动五金工具的实际生产尺寸规范，在三维建模环境中先完成各独立零件的参数化草图绘制，通过拉伸、旋转、切除、倒角等基础特征操作构建零件基体，再针对管钳的核心受力部位添加细节结构：套筒内壁的防滑咬合齿采用阵列特征完成等距排布，保证齿形间距、深度完全统一，中部的调节锁紧孔通过精密孔特征定位，与配套锁紧件的配合公差控制在五金工具的通用装配精度范围内，两端套筒的外表面刻度标识采用包覆特征实现，还原实物的规格标注细节。材质渲染阶段针对不同部件匹配对应材质属性：主体金属结构赋予哑光合金钢材质，调整金属粗糙度、反射率参数还原工具表面的磨砂氧化质感，咬合齿边缘添加轻微的高光反射效果体现机加工的精密质感，锁紧螺丝部位赋予亮面镀锌金属材质，通过材质差异区分不同功能部件，同时在场景中添加柔和的环境光与定向光源，投射出柔和的接触阴影，完整呈现管钳的立体形态与结构层次。结构设计上采用三通式套筒布局，垂直方向的锁紧结构可实现对管件的夹持固定，两端不同规格的套筒可适配不同直径的管材拆装需求，整体结构无冗余设计，所有棱边均添加符合人体工学的圆角过渡，避免使用过程中的锐边划伤风险。设计过程中同步完成了零件与装配体的干涉检查，验证各活动部件的活动行程无卡滞、无结构干涉，装配关系完全匹配实际工具的组装逻辑，既还原了传统T管钳的实用功能结构，也通过三维建模的方式完整呈现了产品的内部配合关系与外观细节，可用于五金工具的结构展示、生产参考或教学演示场景。
