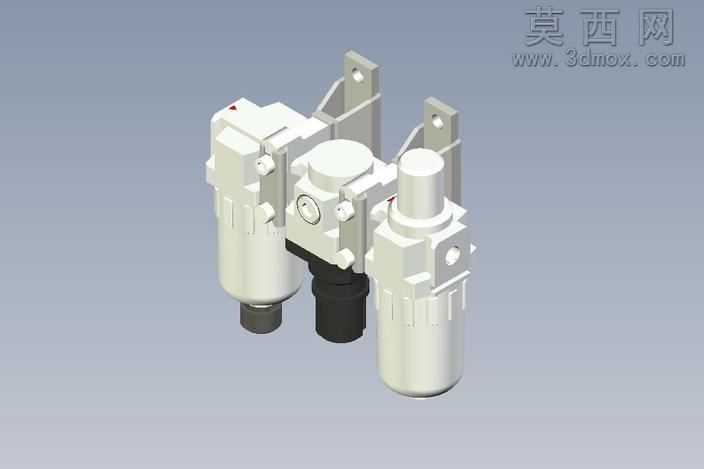

SMC气源处理三联件气动元件三维设计

本模型为SMC系列气源处理三联件的三维参数化设计成果，建模过程依托主流三维机械设计软件完成，严格遵循SMC官方产品的实际尺寸比例与装配逻辑进行1:1还原。建模阶段首先对三联件的三个核心功能模块进行拆分建模，分别对应空气过滤器、调压阀、油雾器三个独立单元，每个单元的细节特征均做了精细化还原：过滤器部分还原了滤杯的透明视窗结构、底部自动排水机构的卡扣造型、上端的安装挂耳孔位特征，建模时对滤杯的圆弧过渡面做了曲率连续处理，避免渲染时出现面的折痕瑕疵；调压阀部分还原了顶部的调压旋钮、侧面的压力表安装接口、阀体上的锁紧卡扣结构，对阀体表面的加强筋做了等壁厚处理，符合实际注塑零件的工艺特征；油雾器部分还原了视油窗、滴油调节旋钮、出油管路接口的细节，各接口的螺纹特征采用简化装饰螺纹建模，既保证视觉辨识度又控制模型整体面数。装配阶段按照实际产品的装配顺序完成组件配合，三个阀体之间的连接卡扣采用重合、同轴心配合完全约束，安装支架与阀体的连接孔位做了精准对位，保证整体装配无干涉。材质渲染阶段根据零件实际材质赋予对应材质属性：阀体主体采用哑光乳白色工程塑料材质，调整粗糙度参数模拟玻纤增强塑料的磨砂质感；金属接头、安装支架采用银灰色金属材质，添加轻微的金属反射与做旧痕迹模拟实际使用的金属质感；滤杯、视油窗采用半透明PC材质，调整透明度与折射参数还原透明塑料的通透效果；底部排水嘴、密封件采用黑色橡胶材质，调整粗糙度模拟橡胶的哑光质感。整体模型结构完整，各活动部件如调压旋钮、排水开关均保留了活动自由度，可用于气动回路的装配模拟、设备布局的干涉检查以及气动系统的原理演示，模型的细节精度满足工业设计展示、教学演示以及产品选型参考的使用需求，建模过程中对零件的拔模斜度、壁厚均匀性都做了校验，符合气动元件实际生产的工艺要求，整体装配间隙控制在合理范围，还原了真实产品的装配公差表现。
