摩托车头盔防风遮光镜片三维设计

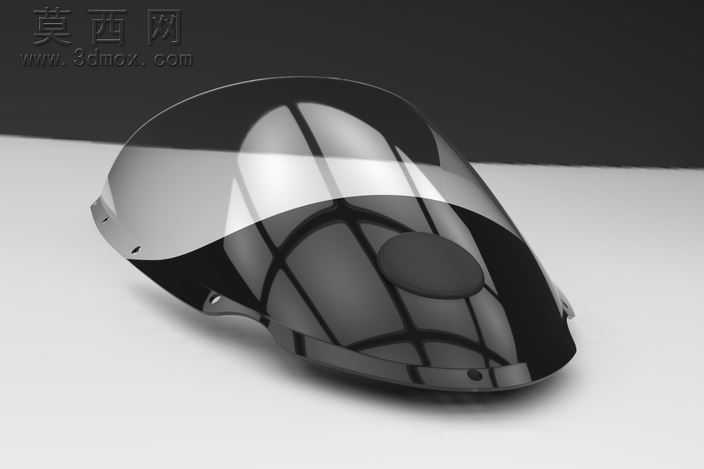

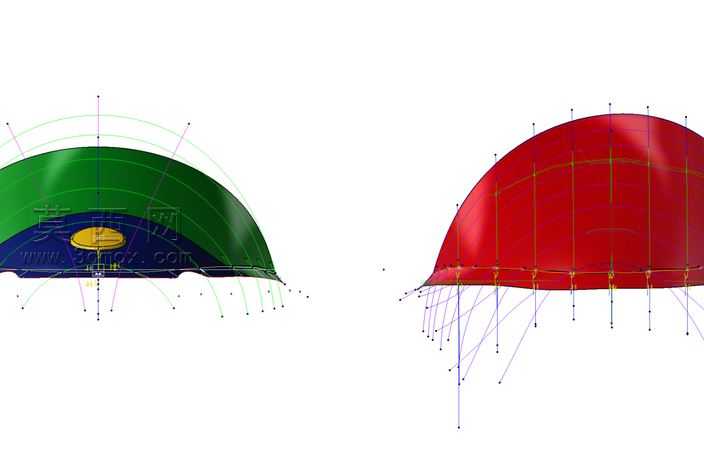

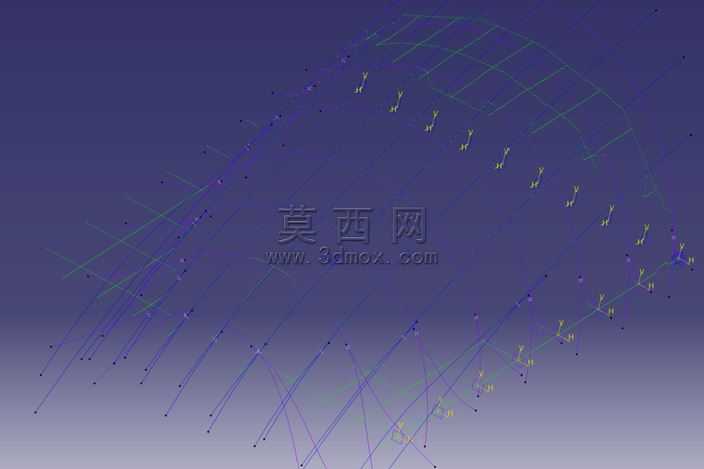

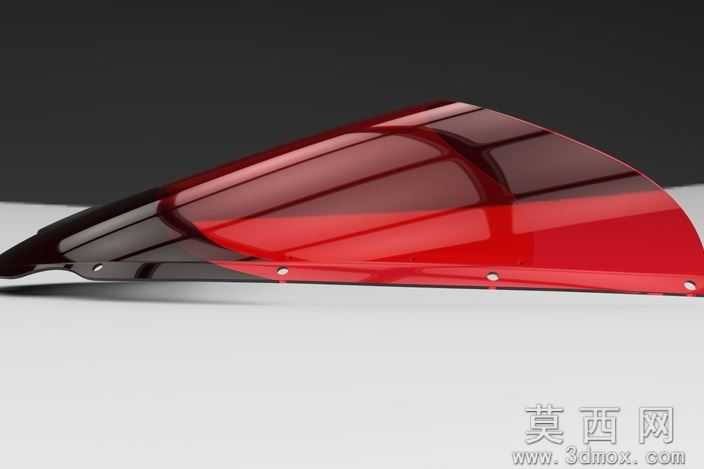

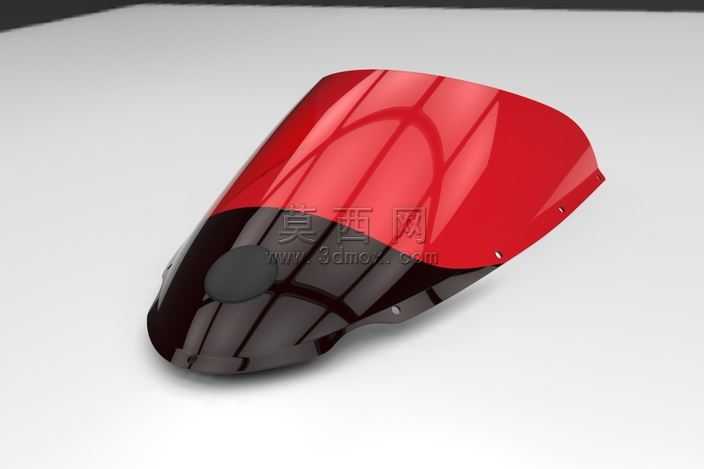

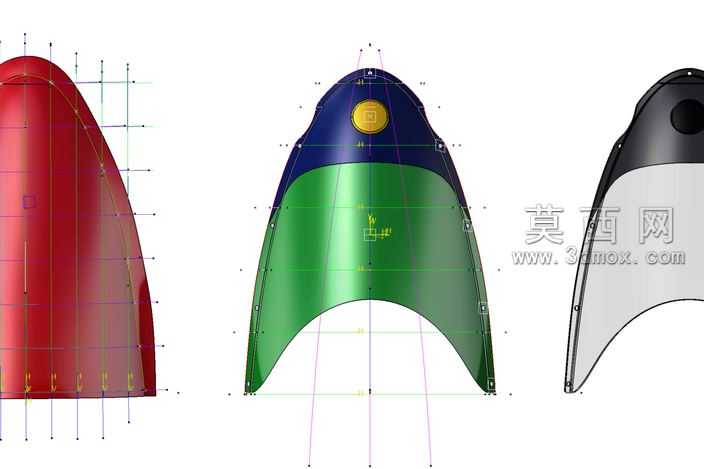

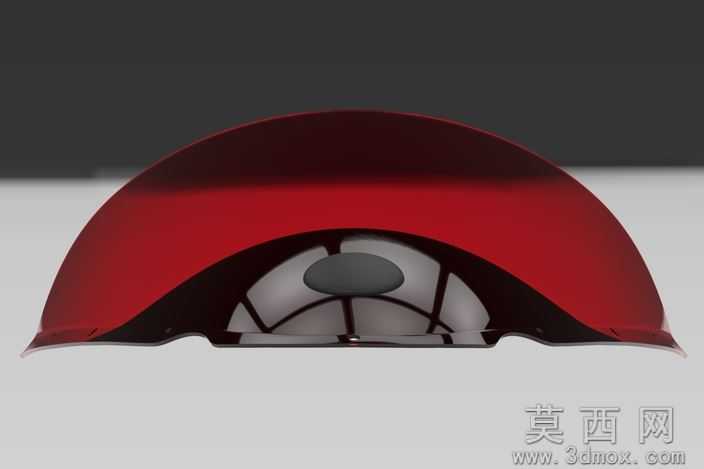

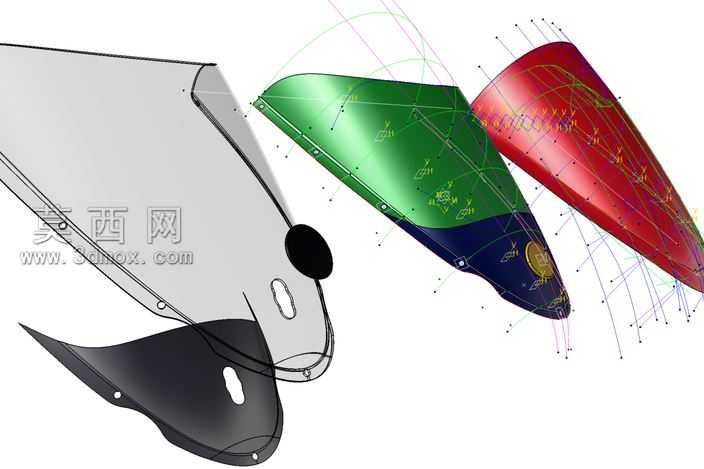

本作品为适配摩托车头盔的防风遮光镜片三维建模成果，建模过程依托逆向工程思路结合正向曲面优化完成，首先通过扫描设备获取实体镜片的基础点云数据，扫描环节采用直径2毫米的测头完成轮廓数据采集，最大程度还原镜片的原生曲面形态，避免大尺寸测头带来的曲面细节丢失问题。点云数据导入建模软件后，首先进行噪点剔除与点云精简处理，针对扫描过程中因反光、遮挡产生的缺失数据，通过曲率延伸、曲面桥接的方式完成补全，保证曲面的连续性。建模过程中重点处理镜片的大曲率弧面结构，该镜片为适配全盔面部轮廓的非对称双曲面造型，横向覆盖头盔正面全幅视野区域，纵向延伸至下颌防护位置，曲面构建全程采用G2连续约束，保证曲面过渡顺滑无折痕，还原真实镜片的光学曲面特性，避免后续渲染或加工环节出现曲面畸变。针对镜片边缘的安装定位结构，建模时逐一还原侧边的安装孔位、卡扣卡槽与定位凸台，所有安装特征的位置度、尺寸公差均参照扫描数据校准，保证模型可直接适配对应型号的头盔壳体，安装位的倒角、让位槽细节也逐一还原，避免出现装配干涉问题。材质设置环节，镜片主体采用高透抗冲击PC材质参数，调整材质的折射率、反射率与粗糙度参数，还原镜片表面的高光反射特性与半通透质感，边缘的安装包边结构采用哑光硬质塑料材质，与镜片主体形成材质层次区分。渲染阶段采用影棚布光方案，通过多盏区域光模拟柔光箱照明，突出镜片曲面的光影过渡效果，同时添加环境反射贴图，还原真实环境下镜片的反光质感，清晰展现曲面的流畅度与结构细节。建模后期针对扫描数据的缩放偏差进行了校正，对扫描获取的最后一块表面区域进行了深加工处理，调整曲面的曲率精度与体积参数，保证模型的尺寸精度与实体零件一致，最终完成的模型曲面顺滑无破面，结构特征完整，可用于头盔配件的结构验证、外观设计迭代以及相关产品的渲染展示使用。
