商用车气压制动系统核心部件结构设计

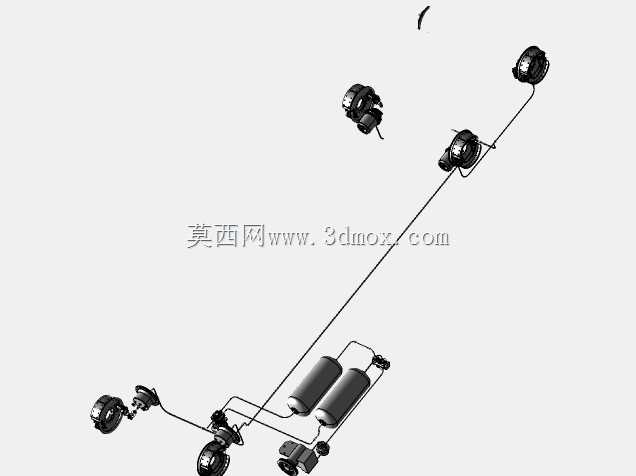

　　在商用车底盘制动系统的设计开发中，气压制动部件的布局合理性直接决定了整车的制动响应速度与行驶安全冗余，这套三维结构完整还原了重型卡车、大型公共汽车所用空气制动系统的核心阀组、管路连接端与执行机构接口的装配关系。不同于乘用车的液压制动回路，商用车因为整车整备质量大、制动负荷高，需要依靠压缩空气作为制动力传递介质，整套部件的设计首先要满足不同轴距车型的气路排布需求，各个阀件的安装孔位预留了通用化的安装边界，可适配不同吨位级别的载货车、城市公交以及公路客运车型的底盘大梁安装位。从结构细节来看，这套模型还原了空气制动系统从储气筒取气口到制动气室的完整通路部件，包含了控制制动压力分配的继动阀、响应制动踏板动作的制动总阀、

　　适配前后轴制动力差的快放阀结构，所有气路接口的尺寸都遵循商用车气路元件的通用连接标准，管路弯折角度充分考虑了底盘布置时的避让需求，避免与车架线束、燃油管路、冷却系统管路产生装配干涉。设计过程中针对制动部件的工况特性，所有外露结构都做了防泥水飞溅的防护结构考量，安装支架的厚度匹配商用车底盘的振动强度要求，避免车辆在非铺装路面行驶时因为持续振动导致部件松动漏气。各个功能部件的外形尺寸严格对标现有量产成熟部件的参数，既保证了替换维修时的通用性，也给后续的性能优化预留了结构调整空间，比如阀组的内部腔体流道走向做了平滑过渡设计，能够减少压缩空气传递过程中的压力损失，缩短制动响应的滞后时间，这一点对于长轴距的多轴卡车来说尤为重要，

　　能够有效缩小不同车轴之间的制动时间差，避免制动时出现车辆推头、甩尾的工况。在安装边界的设计上，整套部件的固定点都采用了对称式的孔位布局，既可以适配左舵车型的底盘布置，也能满足右舵出口车型的安装需求，不需要额外开发转接支架，降低整车生产的物料管理成本。气路接头的密封面结构还原了行业通用的锥面密封形式，能够保证高压气体作用下的密封可靠性，减少日常运维中的漏气故障点。对于从事商用车底盘设计、制动系统匹配的工程师来说，这套结构可以直接作为整车布置的参考基准，核对气路走向与周边部件的安全间隙，也可以作为制动系统教学演示的具象化模型，帮助理解气压制动回路的工作逻辑与部件配合关系。
