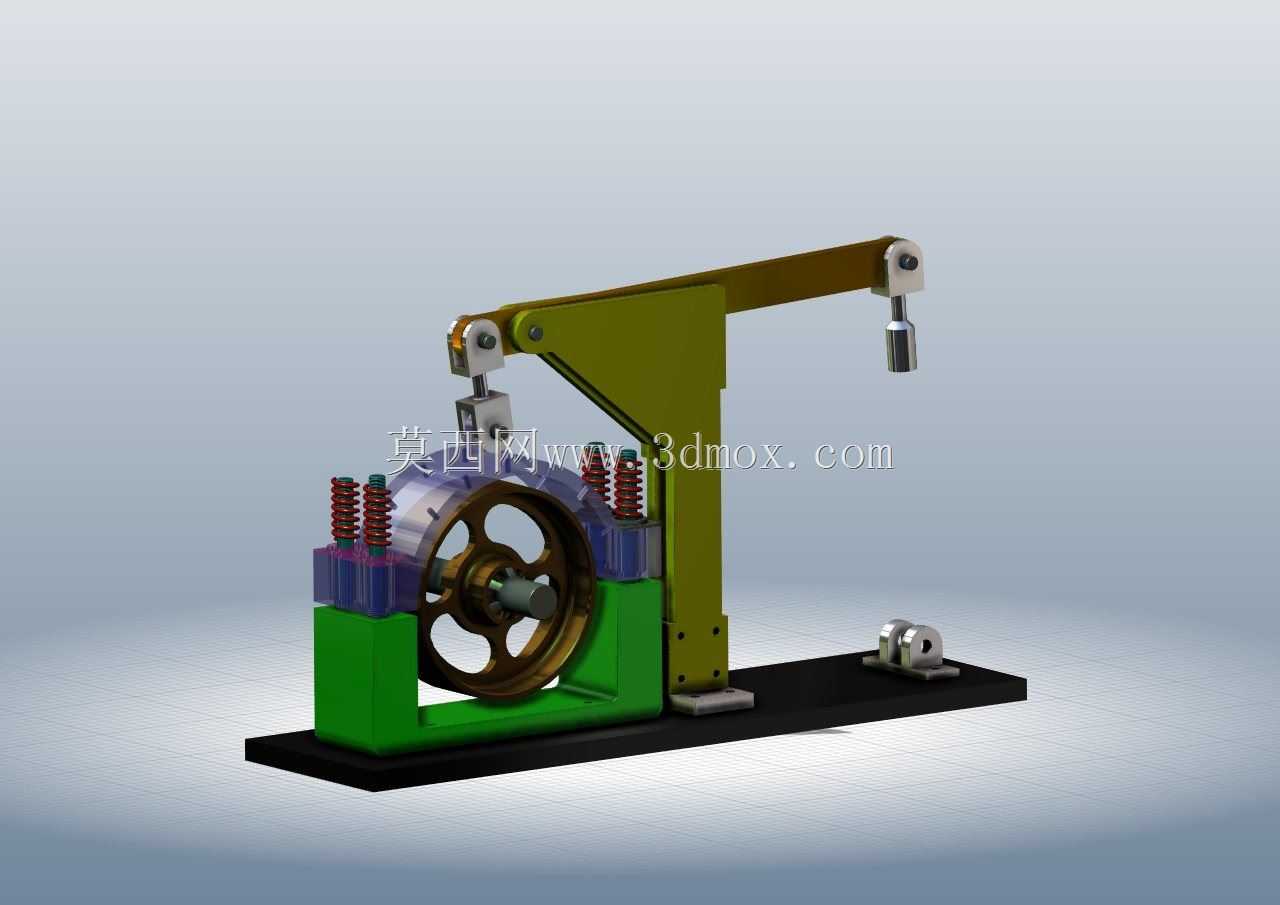

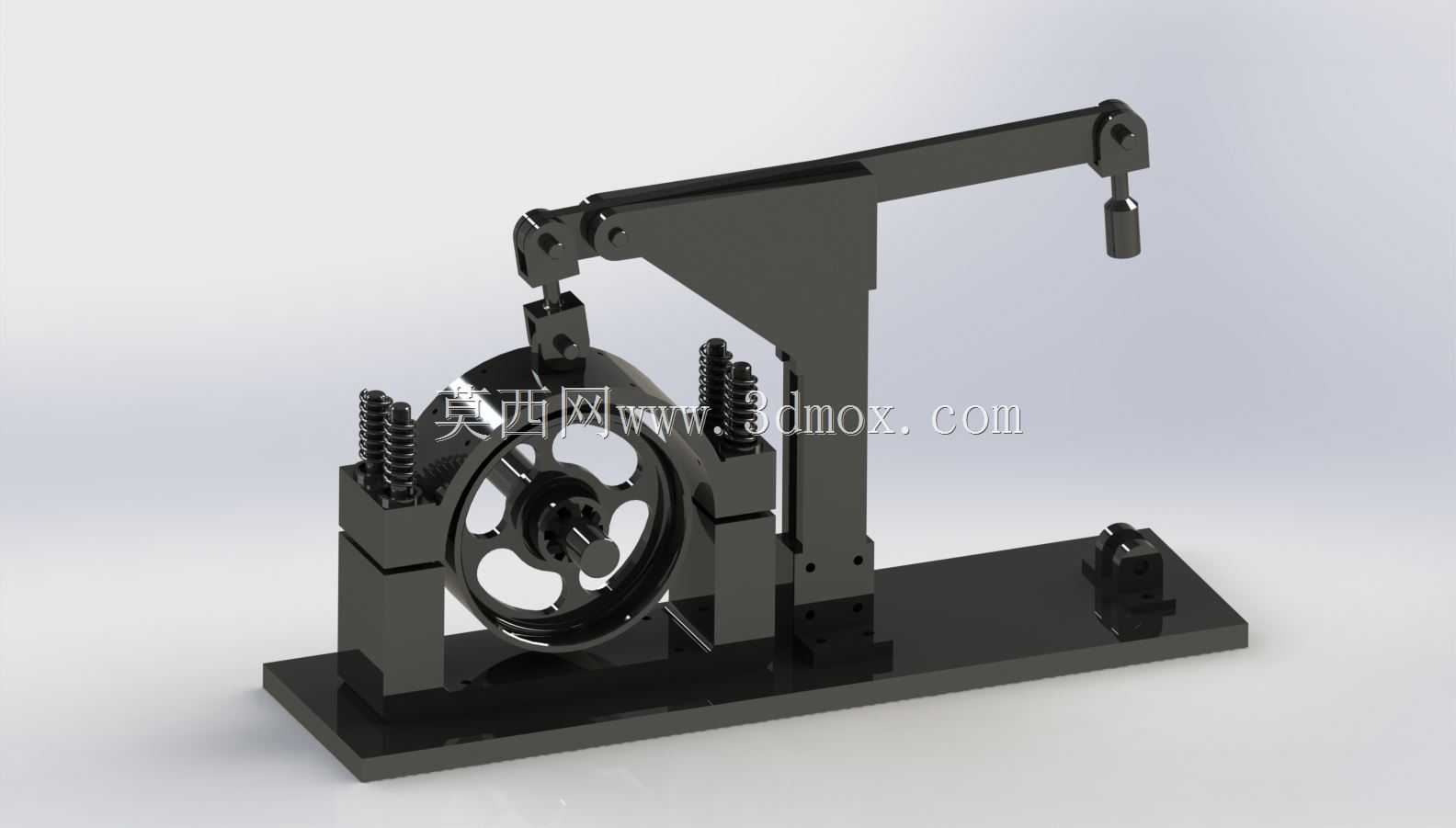

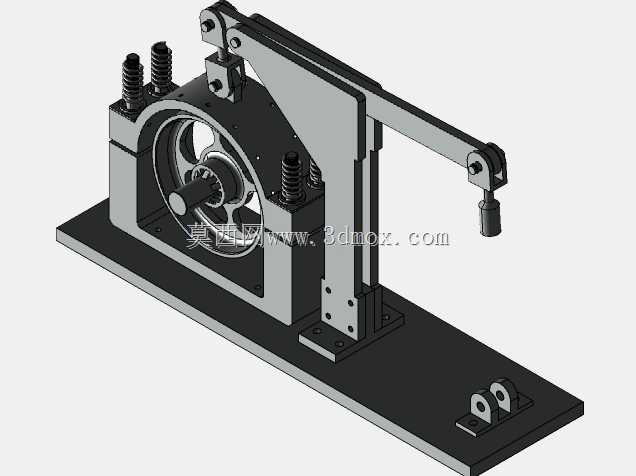

这款气动驱动的轮式制动结构,主要适配以空气压缩机作为动力源的3p电机制动场景,常见于中小型工业传动设备、输送线驱动端、小型绞车类设备的安全制动环节,也可拓展用于需要常闭制动、失压保护的旋转轴系限位场景。从结构布局来看,整套装置采用一体式底板安装设计,所有功能组件均集成在整块机加工底板上,安装时仅需通过底板预留的沉头孔完成与设备机架的固定,无需额外搭建支撑结构,安装边界清晰,底板的长宽尺寸可适配多数中小型驱动单元的安装空间,不会与周边的电机端盖、传动护罩产生干涉。制动执行端采用双侧对称的弹簧复位结构,制动臂通过铰接支点连接气动驱动杠杆,非工作状态下弹簧提供预紧力将制动瓦压紧在制动轮外缘,实现失气自动制动的安全逻辑,
避免动力中断后设备惯性转动引发的安全风险;当通入压缩空气时,杠杆结构带动铰接的制动臂向外张开,压缩复位弹簧,使制动瓦与制动轮完全脱离,保证转动轴系无摩擦顺畅运行。制动轮采用辐条式镂空结构,在保证轮体结构强度、满足制动接触面积要求的前提下,有效降低了自身转动惯量,减少轴系启动阶段的额外负载,轮缘的制动接触面做了平整化处理,可保证制动瓦贴合时受力均匀,避免局部偏磨导致的制动力衰减。设计过程中重点校核了铰接点的受力载荷,所有铰接位置均采用销轴配合耐磨衬套的结构,可长期承受制动过程中的冲击载荷,减少铰接位置的磨损量,延长整套机构的维护周期;气动驱动端的杠杆力臂经过比例优化,仅需常规空压机输出的0.4-0.6MPa气压即可提供足够的张开力,
无需配置高压力气源,适配多数工业车间的常规气源配置。整套制动结构的动作行程经过精准匹配,制动瓦与制动轮的单侧间隙控制在合理范围,既避免间隙过小导致的带摩擦运行,也防止间隙过大造成的制动响应滞后,可满足频繁启停工况下的快速制动需求。
