通讯设备用楔形安装固定结构件

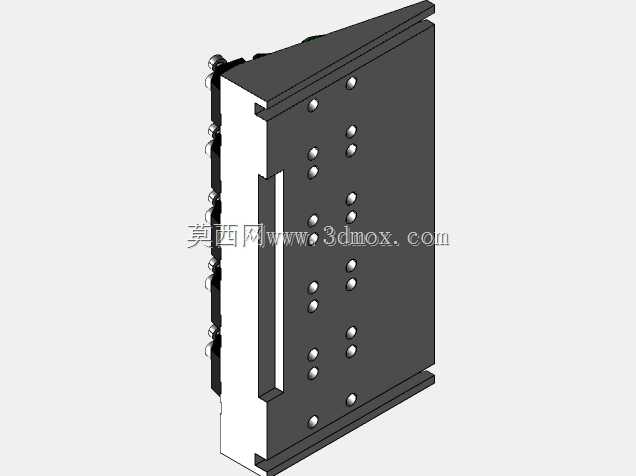

　　这类楔形固定结构件主要应用于通讯机柜内部的板卡、功能模块侧装固定场景，在户外基站机柜、机房嵌入式通讯设备中承担模块导向、限位、锁紧的核心作用，避免设备运输、运行过程中出现模块窜动、接触不良的问题。从结构设计逻辑来看，整体采用楔面自紧原理，主体一侧加工出连续倾斜的楔面，当模块沿机柜导轨推入安装位时，楔面会与机柜内侧的对应限位面逐步贴合，随着推入行程增加，配合面的预紧力持续上升，无需额外加装快拆锁扣即可实现模块的可靠固定，同时拆卸时只需沿反方向施力即可顺利抽出模块，兼顾了安装效率与固定可靠性。主体结构采用钣金折弯加局部机加工的组合工艺，主体承力板厚度根据模块承重需求选型，表面做导电氧化处理，既保证结构强度，

　　也能满足通讯设备的电磁屏蔽导通要求。板件上的紧固件排布经过受力校核，沿楔面受力方向分三列等距布置，每列紧固件的间距根据应力分布结果调整，靠近楔面大端的紧固件间距更小，抵消楔面受力产生的局部弯矩，避免长期使用后板件出现形变。结构一侧预留的长条形开槽是模块走线让位结构，通讯模块的射频线、电源线可从该槽位引出，不会与固定结构产生干涉，开槽边缘做卷边钝化处理，避免装配时划伤线缆绝缘层。结构上下端加工有与机柜导轨匹配的导向折边，折边的尺寸公差控制在IT12级，保证推入过程中无卡滞，同时导向折边与导轨的配合间隙控制在0.2mm以内，避免模块安装后出现上下方向的晃动。在安装边界设计上，结构整体宽度适配标准19英寸机柜的侧装空间，

　　突出模块本体的厚度控制在12mm以内，不会占用相邻模块的安装位，楔面的倾斜角度经过反复验证，设置为8度，既保证足够的自锁摩擦力，又不会因为角度过小导致模块拆卸阻力过大。所有外露的紧固件均采用不锈钢内六角盘头螺钉，螺钉头突出板面的高度不超过1.5mm，避免与相邻部件产生刮擦，板件之间的连接采用定位销加螺钉的组合方式，保证装配后的形位公差符合设计要求，批量装配时无需反复调校即可达到统一的装配精度。
