多自由度工件操作翻转工装台结构设计

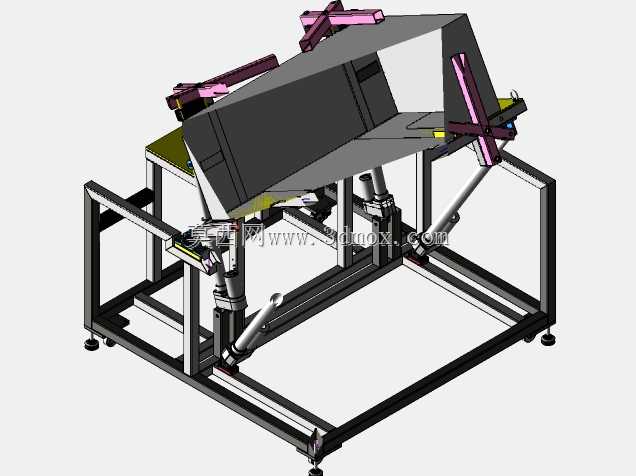

　　这款翻转工装主要面向中小型结构件的多工序加工作业场景，在通讯类结构件、小型钣金箱体的装配、打磨、外观检测工序中，能够替代人工持件翻转的作业模式，降低操作人员的劳动强度，同时规避工件翻转过程中磕碰、滑落的质量风险。整套设备采用方管焊接机架作为承载基础，底部配置可调脚杯，可适配车间不同平整度的地面安装需求，机架整体的长宽尺寸控制在1.2米×1米范围内，安装时无需额外预埋固定件，直接放置于车间作业平面即可投入使用，设备整体高度适配成年人站立作业的人机工程要求，操作人员无需弯腰或抬手即可完成大部分工位的操作。设备的翻转执行端采用双侧铰接支撑结构，搭配多组可调节气动支撑杆作为翻转助力与角度锁定部件，可实现工件在0-90度范围内的任意角度悬停，

　　翻转过程的阻尼可通过支撑杆的调压阀进行适配调整，针对不同重量的工件可快速匹配对应的支撑力，避免翻转过程中出现工件下坠、冲击的问题。工件装夹位置配置了可快速调整的压装夹具，夹具的安装位置预留了多组T型槽安装位，可根据不同外形尺寸的工件调整夹点位置，适配长度在0.8米以内、宽度在0.6米以内的各类板类、箱体类工件装夹需求，夹具的压头采用聚氨酯包胶材质，避免装夹过程中刮伤工件表面涂层。设计过程中优先考虑了作业的可达性，翻转台的侧方与前方均预留了足够的操作空间，操作人员可从三个方向接近工件完成作业，机架下方预留了工具放置的平台空间，可放置作业所需的螺丝刀、扭力扳手、打磨头等常用工具，减少作业过程中取放工具的走动距离。整套结构的受力经过校核，

　　机架方管的壁厚选型满足最大50公斤工件的承载需求，铰接位置采用带座轴承作为转动副，长期使用无明显旷量，维护时仅需定期在转动位置加注润滑脂即可，无需复杂的日常保养。翻转动作的操作手柄设置在操作人员易触及的机架侧方，解锁后即可手动推动工件完成角度调整，调整到位后自动锁定角度，无需额外的锁紧操作，单名操作人员即可独立完成工件的装夹、翻转、全工序作业流程，相比传统的固定工作台作业模式，单工序的作业效率可提升40%以上，同时能够减少工件反复吊装、搬运带来的表面损伤问题。
