剖分式带密封结构轴承支撑座

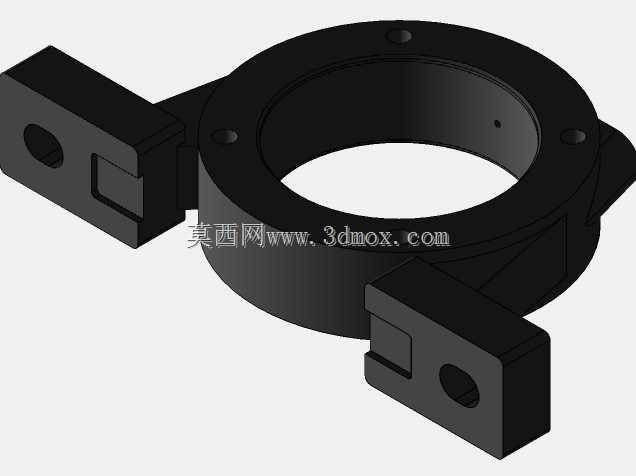

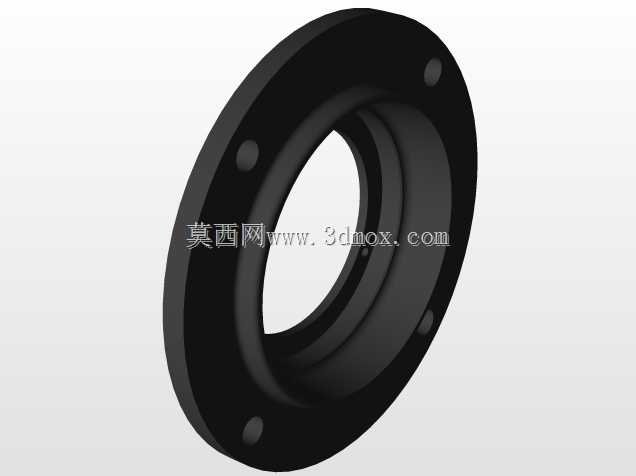

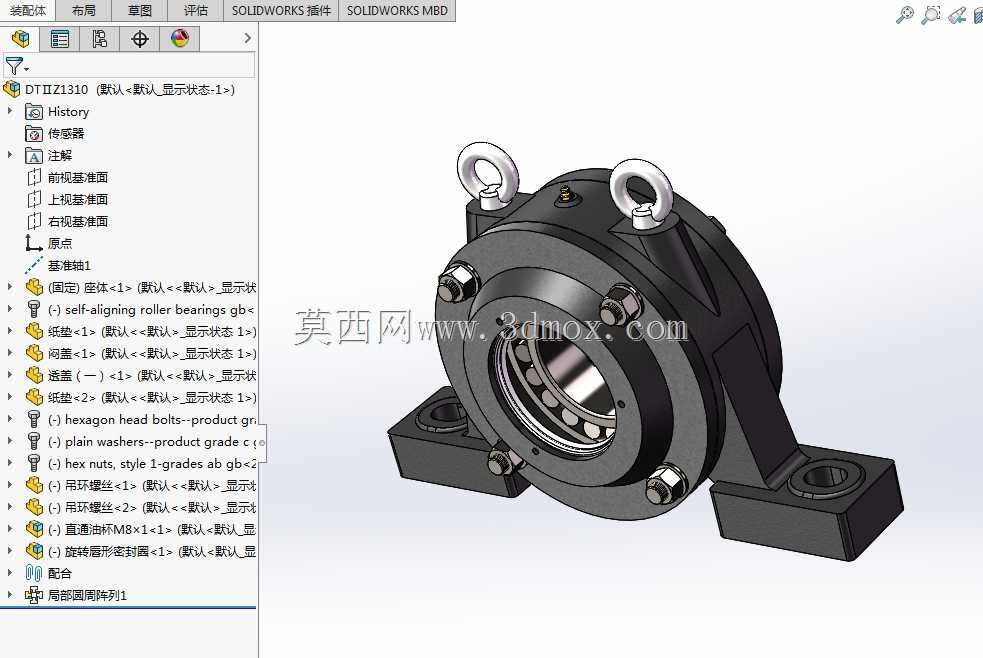

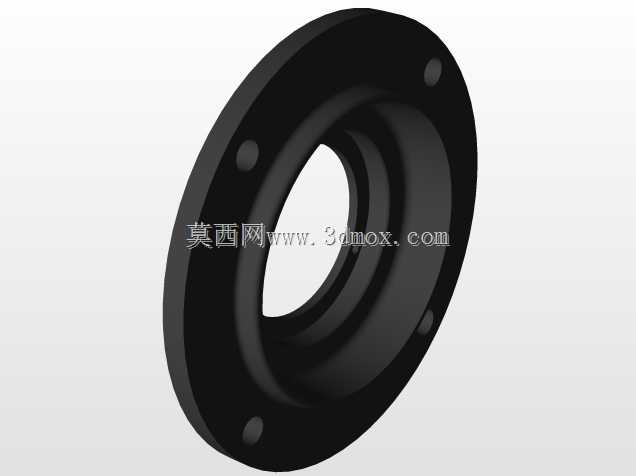

　　在各类带旋转传动轴的工业设备中，轴承座是承担径向、轴向载荷，为轴承提供稳定安装基准的核心支撑部件，这套剖分式结构的轴承支撑座，适配中等载荷工况下的滚动轴承安装，广泛应用在输送线传动辊、小型减速机输入输出端、风机叶轮支撑、农机传动机构等场景中，能在多粉尘、存在少量切削液或户外淋溅的工况下稳定工作。整套结构采用上下对合的剖分设计思路，区别于整体式轴承座，安装时无需提前将轴承从轴端穿入，可在轴系预装完成后直接扣合上下座体完成装配，大幅降低长轴、多支撑点轴系的装配难度，后期维护更换轴承时也无需拆卸轴端的联轴器、带轮等传动件，仅需拆开上盖即可完成轴承更换，能有效缩短设备停机维护的时长。结构上配套设计了两类透盖与闷盖，透盖用于轴伸出端的密封，

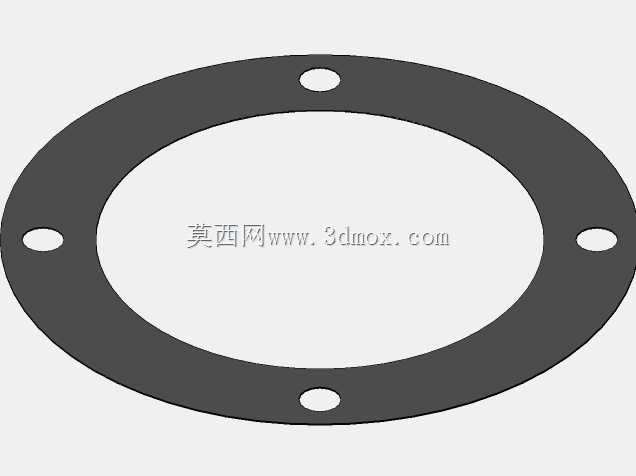

　　内置密封槽可安装唇形密封圈，能阻挡外界粉尘、水汽进入轴承腔，同时避免轴承腔内的润滑脂泄漏；闷盖用于轴的非伸出端，完全封闭座体端面，配合结合面的密封垫片，可实现轴承腔的全密封，适配脂润滑的长期运行工况。座体上预留了注油杯安装位，可在不拆解座体的情况下定期补充润滑脂，延长轴承的维护周期。安装边界方面，座体底部设置了对称分布的螺栓安装孔，孔位间距与座体中心高匹配常规同规格轴承座的安装尺寸，可直接替换现有设备上的同型号老旧轴承座，无需重新加工设备安装面；座体的轴承安装孔公差按照过渡配合设计，能保证轴承外圈安装后无相对窜动，同时避免过盈量过大导致的轴承外圈变形，影响轴承旋转精度。各连接螺栓的位置避开了轴系的旋转空间，

　　端盖与座体的连接采用内六角螺钉，螺钉头部沉头设计，不会突出座体表面，避免与周边传动部件产生干涉。整套结构的壁厚按照等强度原则设计，在轴承承载区适当加厚，非承载区做合理减重，既保证运行过程中受冲击载荷时座体无明显形变，又不会造成材料的冗余浪费，适配常规中小型传动设备的支撑载荷需求。
