剖分式SNL系列轴承座壳体结构设计

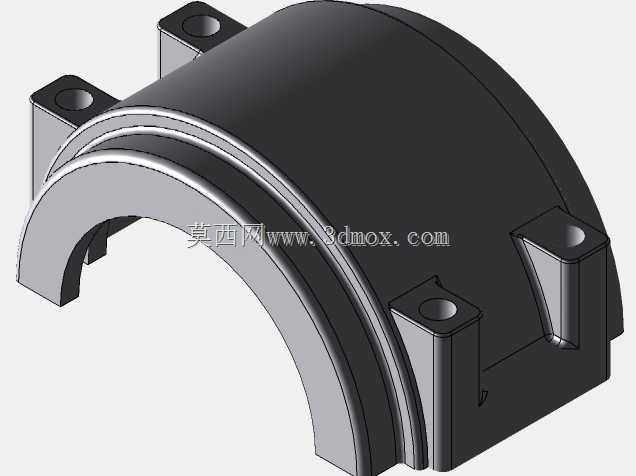

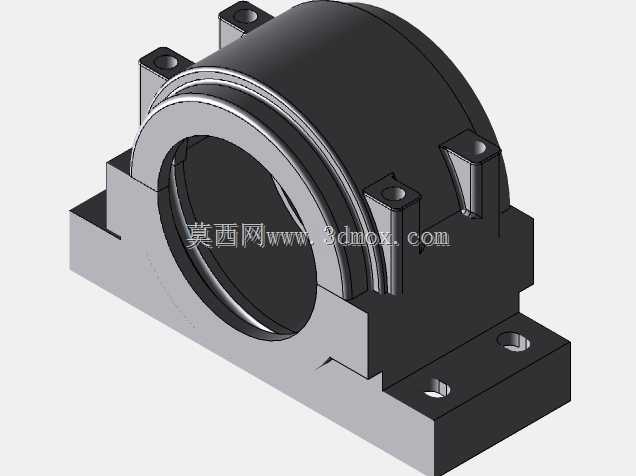

　　这款剖分式轴承座壳体主要应用在带座轴承的安装支撑场景中，常见于矿山输送设备、冶金传动辊道、纺织机械主轴、风机传动轴系等需要长周期运行、后期维护便捷的工业传动部位，区别于整体式轴承座，剖分结构的设计核心就是解决重型轴系装配拆卸难度大的痛点，无需挪动两端的传动轮、联轴器或者其他轴上零件，仅拆开上半部分壳体即可完成轴承的更换、润滑脂补充以及游隙调整作业，能大幅缩减设备停机维护的工时。从结构设计来看，壳体采用半圆对合的腔体结构，内腔的圆弧面严格匹配对应型号调心滚子轴承的外径公差，保证轴承装入后外圈能获得均匀的支撑面，避免局部应力集中导致的轴承外圈过早疲劳失效；壳体两侧的止口台阶用于配套密封件的安装，可根据使用场景选择毡圈密封、

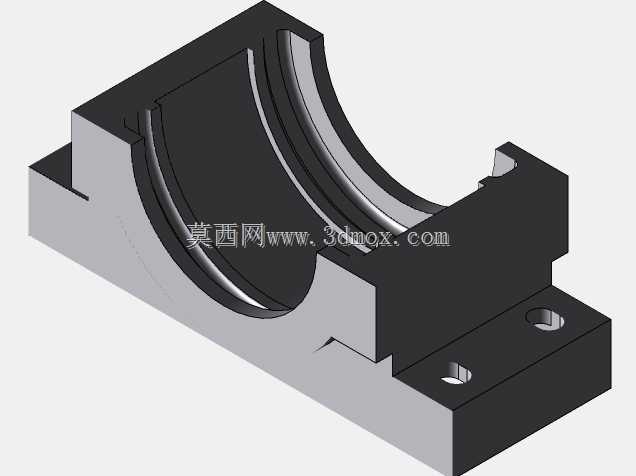

　　唇形密封或者迷宫密封结构，阻挡外界粉尘、水汽进入轴承腔体，同时防止腔体内的润滑脂泄漏。四个带安装孔的支脚沿壳体下半部分对称分布，安装孔的位置度公差经过严格校核，安装时可通过螺栓直接固定在设备的安装基座平面上，支脚与腔体之间设置了加强筋结构，在承受轴系径向载荷、少量轴向窜动载荷的时候，能分散应力传递路径，避免支脚根部出现应力断裂的问题。设计过程中需要重点控制对合面的平面度公差，上下半壳体合装后不能出现错位或者缝隙，防止合装后内腔圆度超差，导致轴承卡滞或者运转异响；同时内腔的深度尺寸要匹配轴承的宽度，预留出轴承轴向游动的合理间隙，适配轴系在温度变化时产生的热伸长量，避免轴承出现轴向顶死的故障。从安装边界来看，该壳体的安装孔跨距、

　　腔体中心高都符合SNL系列轴承座的通用安装尺寸规范，可直接替换同规格的标准轴承座配件，无需重新加工设备的安装基座，在设备改造或者备件替换场景中具备很强的通用性；壳体的壁厚经过载荷校核，在额定静载荷、动载荷工况下都能满足长期使用的强度要求，不会出现腔体变形导致的轴承同轴度超差问题。实际选型应用时，需要匹配对应轴径的轴承型号，同时确认轴系的载荷方向、运行转速是否在壳体的承载范围内，对于重载冲击工况，还可配合定位销固定上下半壳体，避免合装螺栓受剪失效。
