25L系列带轴机械旋转编码器结构

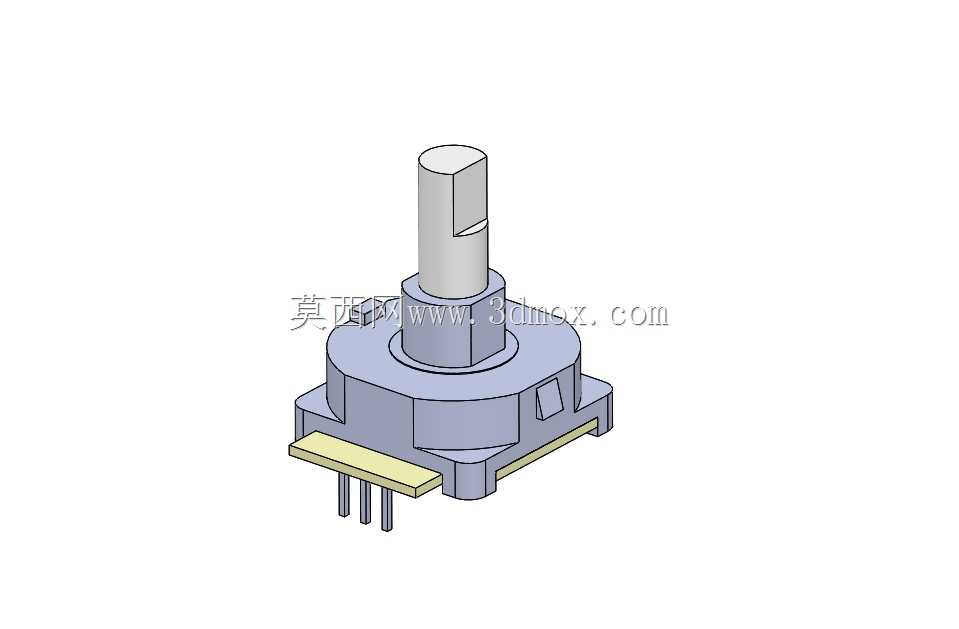

　　在工业控制、消费电子、通讯设备的人机交互与信号采集环节，轴式机械编码器是实现旋转角度、位移量转换为电信号的核心基础部件，这款25L系列机械编码器的三维结构，完整还原了这类接触式编码器的典型装配逻辑与安装边界，能为结构选型、适配设计提供直观的三维参考。从实际应用场景来看，这类编码器常被用于通讯电台的频率调节旋钮、车载影音的音量控制、工业操作台的参数调节旋钮、小型机电设备的档位切换部件，依靠转轴旋转时的触点通断输出脉冲信号，实现增量式的位置、角度识别，相比电位器它具备旋转寿命长、调节定位清晰、可实现无限旋转计数的优势，在需要多档位精准调节的交互场景中应用十分广泛。从结构设计思路来看，这款编码器采用了立式插装的布局，

　　主体基座采用耐高温的工程塑料注塑成型，基座内部集成了接触式簧片与码盘结构，上部伸出的金属转轴做了D型切边处理，这种切边设计可以避免旋钮安装后出现打滑空转的问题，转轴与基座之间设置了定位阻尼结构，旋转时会产生清晰的段落感，方便操作人员盲操作时识别调节档位。基座侧面设置了定位凸台，在安装到设备面板时可以嵌入面板对应的定位槽内，防止编码器本体跟随旋钮转动，底部伸出的三个直插式引脚，对应公共端与两路脉冲输出端，引脚间距符合常规波峰焊的工艺要求，能够直接适配PCB板的通孔焊接工艺，不需要额外做转接结构。从安装边界尺寸来看，这款编码器的基座为近似方形结构，整体安装高度从引脚末端到转轴顶端的尺寸适配常规薄型设备的面板安装需求，

　　转轴直径适配市面上通用的6mm孔径旋钮，安装时只需要在面板上开出对应直径的轴孔，在侧边预留定位凸台的卡槽，底部预留引脚焊接的PCB空间即可完成装配，不需要额外设计复杂的固定结构。在建模过程中，完整还原了各部件的装配间隙，转轴与基座的配合间隙控制在合理的公差范围内，既保证转轴转动顺畅无卡滞，又不会出现径向晃动量过大导致的接触不良问题，底部引脚的长度、直径都按照实际量产器件的参数还原，能够直接用于PCB封装的匹配设计，也可以用于整机装配的干涉检查，避免在结构设计阶段出现安装空间不足、旋钮与面板干涉的问题。这类接触式机械编码器虽然结构简单，但在通讯类手持设备、桌面交互设备中应用量极大，准确的三维模型能够帮助结构工程师在选型阶段就确认安装尺寸、操作手感对应的结构参数，减少打样阶段的反复修改，缩短产品开发周期。
