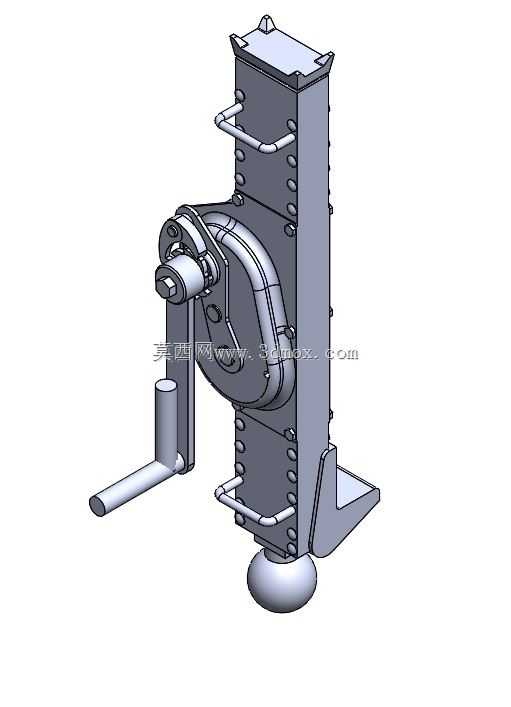

5吨行程350mm齿条齿轮式机械顶升装置

　　这款齿条齿轮式机械顶升装置，额定承载5吨，有效顶升行程350mm，属于纯机械传动的起重作业机具，和液压类顶升设备不同，它不存在液压油泄漏、密封件老化失效的风险，在低温环境、易燃易爆作业场景、长期持载的工位上适配性更强，不会出现负载缓慢沉降的问题。从结构设计逻辑来看，装置以立式焊接机架作为核心承载基体，机架采用型钢拼焊后加工定位基准，侧面预留的多组定位孔用于配合止动棘爪，实现顶升过程中的任意位置机械锁止，避免负载下坠，底部的球形支撑座可自适应不平整的支撑地面，抵消作业面的倾斜误差，保证承载时的受力始终沿机架轴向传递，不会产生额外的偏载力矩。传动部分采用渐开线圆柱齿轮与轧制齿条啮合的传动方案，摇柄输入的扭矩经过一级减速齿轮副放大后，

　　驱动齿条沿机架的导向槽做直线升降运动，齿条顶端的支撑帽、下部的顶升支脚可分别适配顶部托举、低位抬升两种作业需求，覆盖设备安装就位、重型构件移位、车辆应急维修、工装夹具高度调整等多类作业场景。建模过程中严格遵循机械设计的公差配合要求，齿轮与齿条的啮合侧隙控制在合理范围，避免传动卡滞或反向间隙过大，机架上的导向槽与齿条的配合面设置了合理的间隙公差，保证升降动作顺畅无卡涩，摇柄的转动半径经过人机工程校核，单人操作时施加在摇柄上的力控制在成人可轻松施加的范围内，无需额外加接延长杆即可完成满负载顶升作业。安装边界方面，装置处于最低位时整体高度适配350mm行程的低位起始顶升需求，底座的支撑跨度经过抗倾覆校核，

　　满负载作业时的稳定系数满足起重设备的安全规范要求，侧面的扶手结构既方便设备短距离人工搬运，也可在顶升作业时作为辅助扶持点位，避免装置受力偏斜。这类纯机械顶升设备的结构可靠性高，维护成本极低，仅需定期在齿轮齿条啮合面、转轴配合处加注润滑脂即可长期使用，不存在液压系统定期换油、密封件更换的维护需求，非常适合野外作业、无液压维护条件的工况使用。
