磨机法兰式安装连接座结构设计

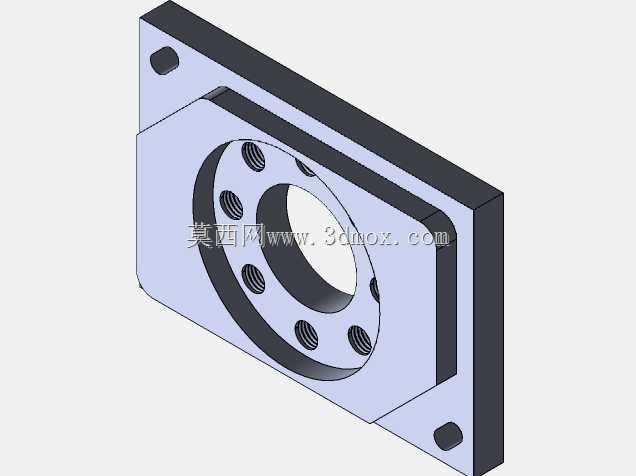

　　该零件作为磨机传动端的核心连接支撑构件，主要承担磨辊总成与机架主体之间的载荷传递、定位约束功能，在矿石粉磨、建材加工、粉体制备等行业的立式磨机、筒式磨机设备中应用广泛，直接影响磨头组件的运行同轴度与抗振性能。从结构设计逻辑来看，零件采用带凸缘的方形安装基板配合中心带多孔的法兰连接端的复合构型，方形基板的对角位置设置了沉头安装孔，用于通过内六角螺栓将整个构件固定在磨机的机架安装面上，沉孔结构可保证螺栓安装后端面无突出，避免与周边旋转部件发生运动干涉，同时基板背部设置的环形凸台可嵌入机架的定位止口内，安装时无需反复调整即可保证中心轴线与磨辊输入轴的同轴度，大幅降低现场装配的找正难度。中心法兰端面上沿圆周均匀分布的8个通孔，

　　用于穿设连接螺栓实现与磨辊轴承座的刚性连接，孔位的分度精度控制在±0.02mm范围内，可保证连接后结合面的受力均匀，避免偏载导致的螺栓疲劳断裂问题；中心的大尺寸通孔为磨辊主轴的穿过预留了足够空间，孔壁与主轴之间预留的间隙可适配不同规格的密封件安装，满足磨机运行时的粉尘密封需求。零件的整体厚度根据磨机的额定载荷做了针对性加强，基板与法兰衔接位置设置了过渡圆角，可有效降低应力集中系数，在磨机满负荷运行产生持续振动的工况下，避免衔接位置出现疲劳裂纹。从安装边界来看，方形基板的外轮廓尺寸适配常规中小型磨机的机架安装面尺寸，无需对原有设备的安装位做二次加工即可直接替换原有同类型构件，法兰端的端面平面度控制在0.03mm以内，

　　可保证与轴承座结合面的贴合度达到90%以上，减少运行过程中的振动传递。设计过程中充分考虑了磨机运行时的粉尘、冲击载荷等复杂工况，所有外露棱边均做了倒角处理，避免装配时划伤操作人员，同时零件的材质适配常规铸钢或高强度球铁加工工艺，可直接用于铸件生产的模具制作，也可作为设备维修时的备件测绘参考，帮助结构设计人员快速完成同类型安装座的参数化建模，缩短设备改型与备件生产的设计周期。
