汽车传动系统离合器从动盘结构设计

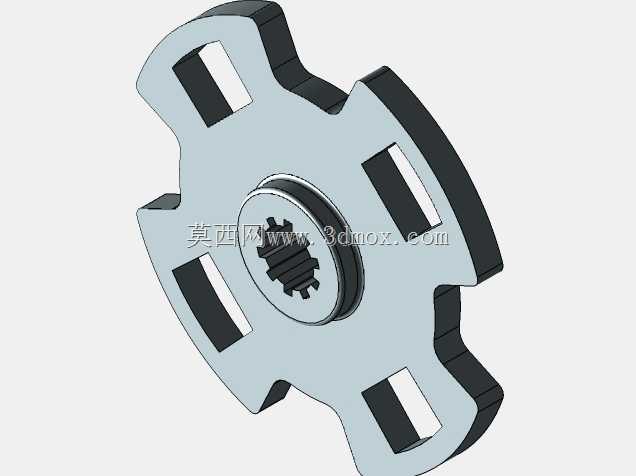

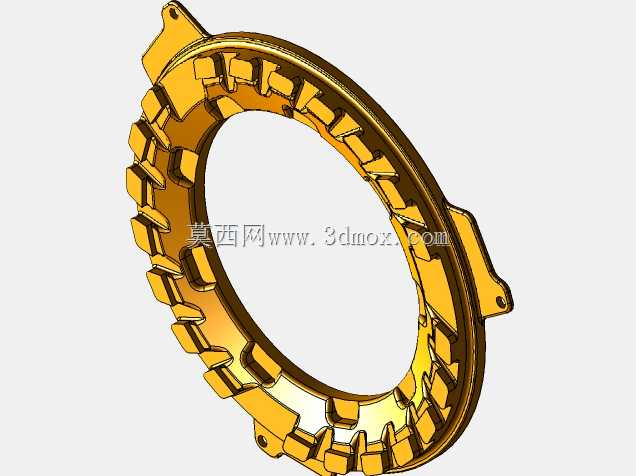

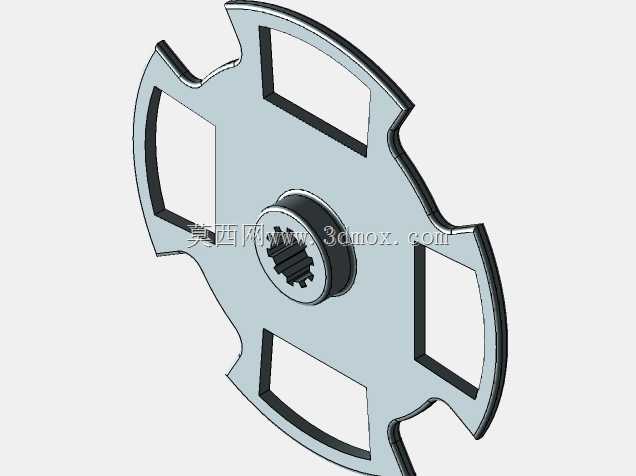

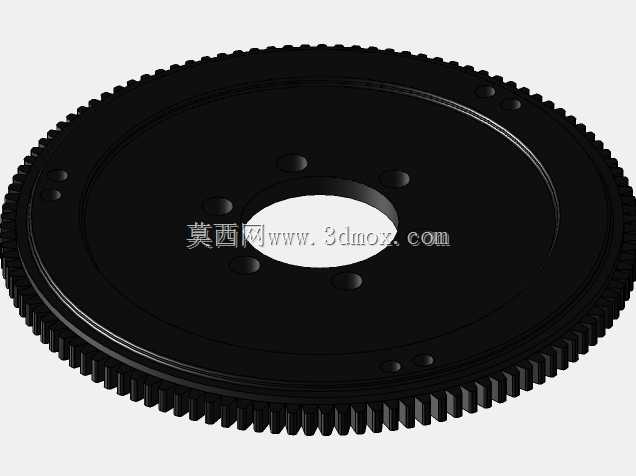

　　这款离合器从动盘是手动挡车辆传动系统的核心执行部件，日常工况中承担着发动机与变速器之间动力切断、接合的核心功能，直接决定车辆起步平顺性、换挡操作手感以及传动系统过载保护能力。从结构设计来看，盘体外缘集成的启动齿圈与飞轮齿圈参数完全匹配，可直接与启动电机驱动齿轮啮合，满足发动机启动时的动力输入需求，齿圈采用渐开线齿形设计，啮合重合度控制在1.2-1.5区间，既保证启动过程传动平稳，也能降低齿面接触应力，延长啮合副使用寿命。盘体中心的花键孔采用渐开线花键结构，与变速器输入轴花键段配合，配合间隙控制在0.05-0.12mm范围内，既保证动力传递过程无旷量，也允许从动盘在轴向有适量滑移空间，满足离合器分离、接合过程的轴向位移需求。

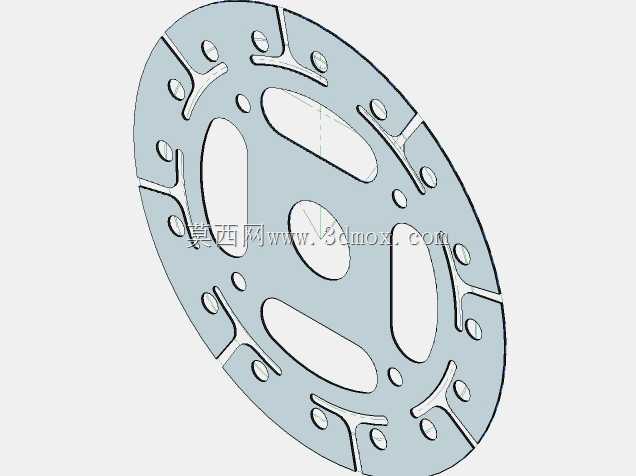

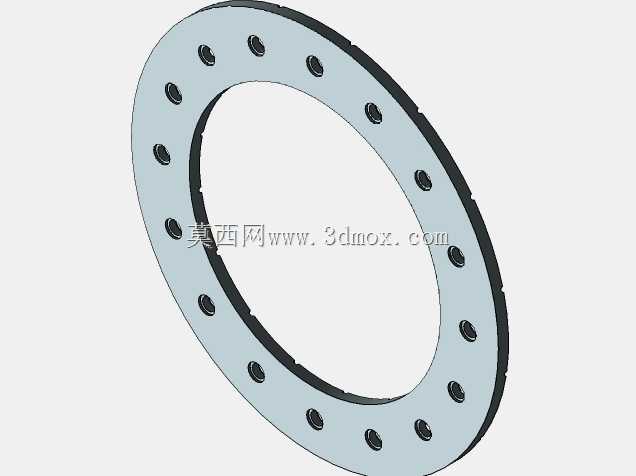

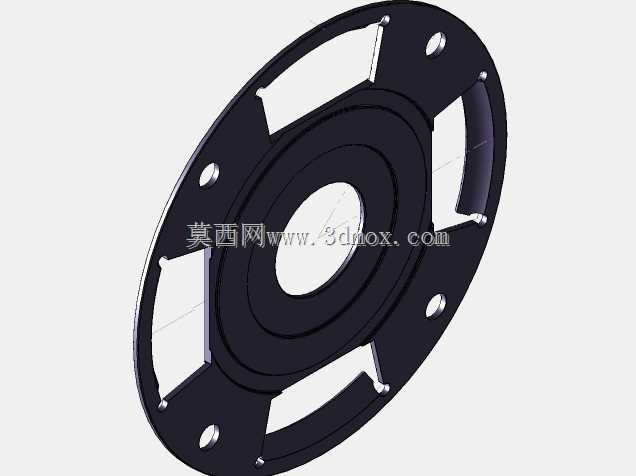

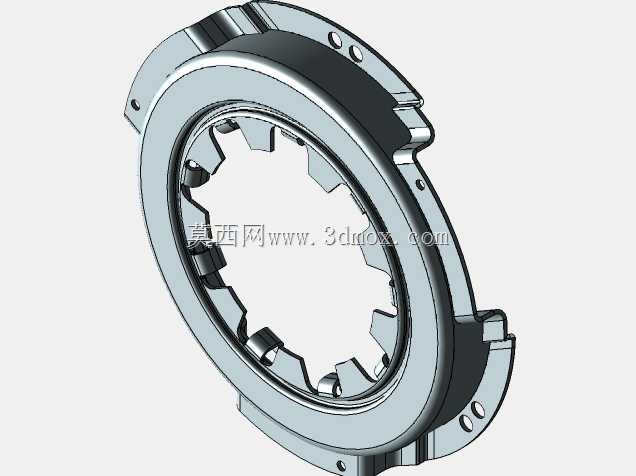

　　盘体上均匀分布的多组安装定位孔，用于固定摩擦片与减震弹簧组件，孔位位置度公差严格控制在0.03mm以内，保证高速旋转时的动平衡精度，避免车辆行驶过程中传动系统出现共振抖动。设计过程中优先考虑了安装边界的适配性，盘体外径与对应排量发动机的飞轮安装腔尺寸完全匹配，轴向厚度预留了摩擦片正常磨损后的补偿行程，无需额外调整分离轴承间隙即可满足全生命周期使用需求。摩擦片安装区域的平面度公差控制在0.02mm以内，保证接合过程中摩擦面完全贴合，避免局部偏磨导致的传动扭矩不足、接合抖动等问题。实际装车场景中，当驾驶员踩下离合器踏板时，分离轴承推动膜片弹簧带动压盘后撤，从动盘与飞轮、压盘之间产生间隙，发动机动力暂时切断，此时可完成换挡操作；

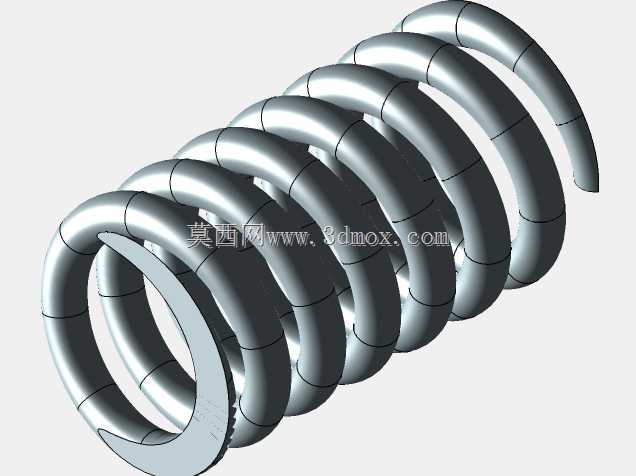

　　缓慢松开踏板时，压盘在膜片弹簧弹力作用下逐步压紧从动盘，动力从飞轮经从动盘传递至变速器输入轴，整个接合过程的压紧力曲线经过匹配调校，可实现动力平顺衔接，避免起步闯动。此外盘体上集成的减震弹簧组件可吸收发动机运转时的扭转振动，降低传动系统的冲击载荷，保护变速器齿轮、传动轴等下游部件不受瞬时冲击损坏。
