打印机橡胶轴自动装配设备结构设计

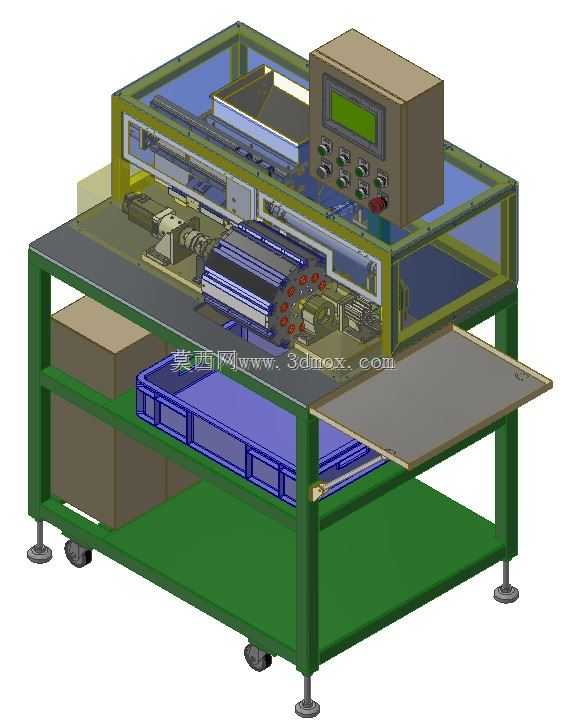

　　这款轴装配设备主要面向办公打印设备生产环节的橡胶轴装配工序，针对打印机走纸模块中橡胶轴与配套轴座、传动端件的压装对位需求开发，解决人工装配橡胶轴时易出现的轴体表面橡胶刮伤、压装同轴度偏差、装配到位率不稳定的实际生产痛点。设备整体采用双层方管焊接机架结构，底部配置可调脚杯与辅助脚轮，既满足生产工位固定时的水平调节需求，也方便产线布局调整时的短距离移位，机架下层预留了电气元件安装与物料暂存空间，中层为操作工作台面，上层用铝型材搭配透明亚克力板搭建安全防护围挡，既可以观察内部机构运行状态，也能避免操作时人员误触运动部件引发安全隐患。设备的核心装配工位集成了轴体上料定位机构、橡胶件扶正导向组件、伺服压装单元以及成品出料滑道，

　　设计时充分考虑了橡胶轴的材质特性，与橡胶表面接触的定位块均采用赛钢材质加工，避免硬接触刮伤橡胶表层影响走纸摩擦力，压装单元搭配压力位移传感器，可实时监测压装过程的压力曲线与压入行程，当出现卡滞、压装力超差时自动停机报警，减少不合格品流出。操作端配置触控显示屏与实体操作按钮，可根据不同型号打印机橡胶轴的尺寸参数快速切换装配程序，适配长度120mm-260mm、直径8mm-20mm区间的橡胶轴装配需求，工作台面的可抽拉托板用于放置待装配的轴座组件，操作人员仅需完成待装工件上料与成品取件动作，其余对位、压装、检测工序均由设备自动完成，单工位装配节拍可控制在8秒以内，相比纯人工装配效率提升3倍以上。设备的安装边界尺寸控制在长1200mm、

　　宽800mm、高1500mm范围内，可直接对接现有打印机装配产线的侧边工位，不需要对原有产线做大规模改造，机架上预留的气源、电源接口均采用快插式设计，现场部署时仅需接入0.5-0.7MPa压缩空气与220V交流电源即可投入使用，设备内部的走线、走管均沿机架型材内腔布置，避免管线外露积尘影响后期维护。在结构设计阶段，针对压装过程中可能出现的轴体偏摆问题，特意在压头前端增加了浮动导向结构，允许压头在小范围内自适应调整对位角度，抵消工件上料时的微小位置误差，降低对操作人员上料精度的要求，同时设备的所有运动模组均配置了原点与硬限位双重保护，避免程序跑位时机构超程碰撞损坏。
