库卡机器人码垛生产线整体布局设计

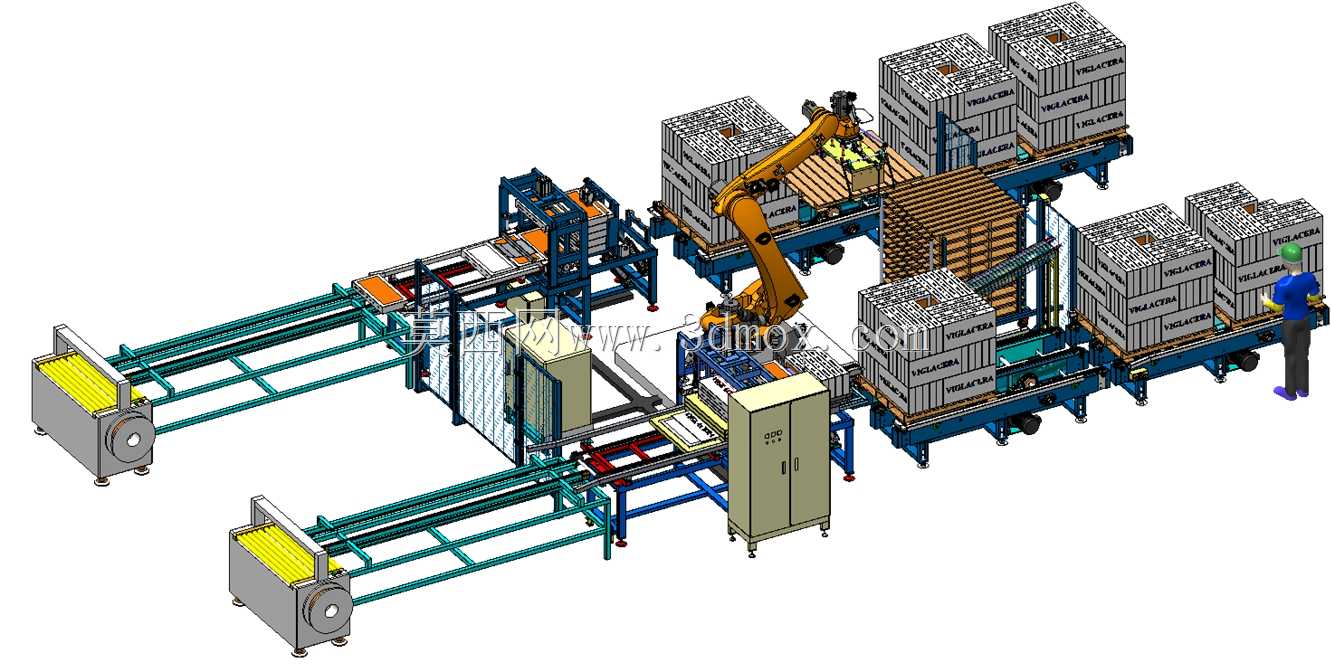

　　这套产线的核心作业单元采用六轴关节型工业机器人作为码垛执行端，适配常规仓储物流场景下的整箱物料堆叠作业，可对接前端包装工序的出料端，完成成品从输送线到托盘的自动转运动作，替代人工完成高重复度、大负重的码垛工序，降低仓储前段作业的人力负荷。从整体布局来看，产线采用双侧进料+单侧托盘暂存的排布逻辑，两侧的滚筒输送线分别承接不同工位的来料，输送线末端设置挡料定位机构，确保箱体到达抓取位时位置偏差控制在机器人抓取允许范围内，避免抓取错位导致的箱体掉落或码垛不齐问题。机器人安装在产线中心的基座上，作业半径覆盖两侧进料位、中间托盘暂存位以及空托盘补给位，无需额外增加行走轴即可完成全范围作业，压缩了产线整体占地面积。

　　输送线的机架采用工业铝型材搭配碳钢方管焊接结构，侧部安装的黄色护罩为传动机构防护壳，内置链轮传动组件，可根据箱体重量调整输送速度，常规工况下输送速度设定在12m/min，匹配机器人12次/分钟的抓取节拍，避免出现物料堆积或待料空转的情况。中间的托盘暂存位设计了可堆叠的空托盘缓存架，可一次性存放8-10个空托盘，通过底部的顶升机构逐次分离空托盘送至码垛位，当整垛码放完成后，侧边的动力滚筒会将满垛托盘输送至出料端，对接后续的叉车转运或AGV接驳工位。机器人末端采用夹爪式执行器，可根据箱体尺寸调整夹持行程，夹爪内侧贴有防滑橡胶垫，避免夹持过程中损坏纸箱表面，同时保证搬运过程中箱体不会滑落。整套产线的安装边界需预留至少1.

　　2米的周边维护通道，地面水平度误差需控制在2mm/m以内，确保机器人运行时的基座稳定性，避免长时间运行出现基座偏移影响定位精度。电气控制柜布置在产线侧方的空位处，柜内预留了IO扩展端口，可对接前端包装机、后端缠绕机的通讯信号，实现整段包装仓储产线的联动运行，无需单独设置操作工位，操作人员仅需在产线启动时完成参数设定，后续可实现无人化连续作业。码垛高度可根据托盘规格和仓储要求调整，常规木托盘适配的码垛高度最高可达1.8米，堆叠精度控制在±5mm以内，保证整垛物料的整齐度，避免转运过程中出现塌垛风险。
