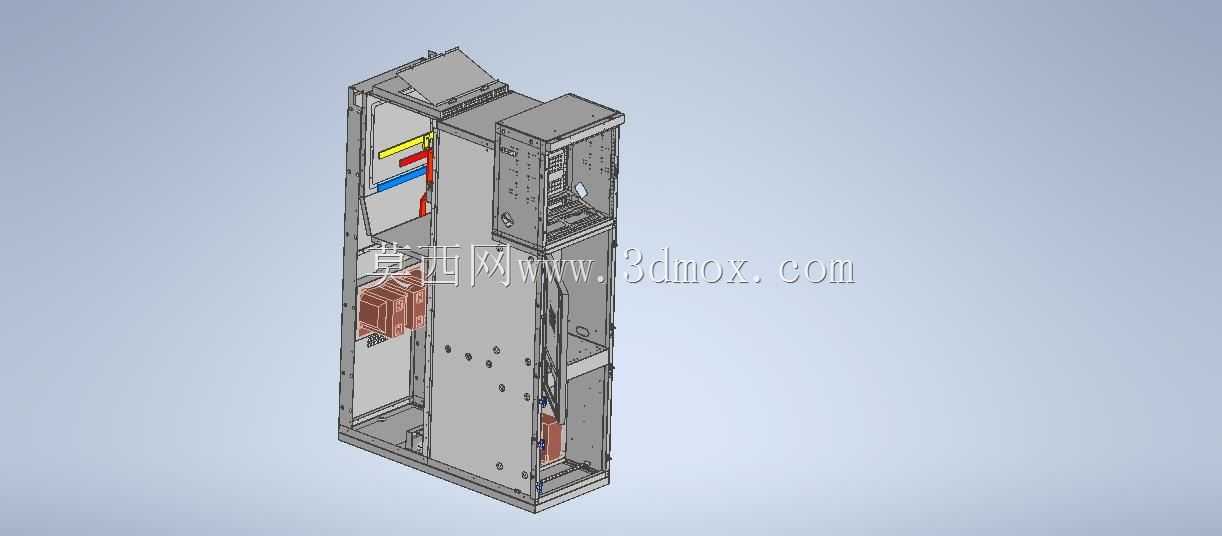

中压金属铠装移开式开关柜结构

　　该结构面向7.2kV至24kV中压配电系统，常用于工业厂区变配电室、商业综合体配电房、市政公用配电站以及中小型变电站内，作为进线受电、母线分段、馈线出线、变压器保护和计量回路的核心承载设备。柜体采用金属包层分隔思路，将断路器室、母线室、电缆室和低压仪表室在空间上进行隔离，既限制内部故障电弧扩散，也为检修人员提供明确的操作边界。

　　从实际布置看，柜体为立式窄面结构，适合成列拼柜安装。前面板承担仪表观察、操作指示和检修门功能，侧面预留并柜连接面，顶部可结合母线桥或泄压通道布置，下部则对应电缆进出线空间。设计时需要重点控制柜宽、柜深、柜高与配电室通道之间的关系：正面应保留手车推进、退出和开门检修距离，后侧或侧后需满足电缆头制作、母排连接及维护空间，顶部还要考虑泄压方向不能正对日常巡检通道。

　　内部结构围绕手车式断路器展开。断路器可在工作、试验、分离等位置间移动，配合导轨、定位机构和联锁件，实现带电区域与操作区域的有序切换。母排路径在柜内分层布置，相间距、对地距离和隔板位置均需服从中压绝缘要求；电流互感器、接地开关、加热器、照明灯、二次端子等部件则按维护便利性嵌入相应隔室。电缆室需容纳电力电缆、零序或测量互感器、接地排以及支撑绝缘子，因此底板开孔、电缆夹固定和下部检修空间不能只按外形建模处理，必须结合现场接线工艺校核。

　　建模过程中，钣金框架、立柱、横梁、门板、铰链、加强筋和安装板应体现真实装配关系。门板不宜仅作薄片处理，折弯边、点焊补强、密封压边和锁杆位置都会影响柜体刚性；通风孔、观察窗、泄压盖和活门机构也应保留，因为这些特征直接关系到温升、防护、操作安全和故障泄放。柜体外壳在正常运行时提供防护，在内部燃弧工况下还要引导高温气体向安全区域释放，因此顶盖、后板和隔板的连接方式不能随意简化。

　　结构设计还需兼顾电气间隙与爬电距离。不同电位母排之间、母排对金属侧板之间、断路器触头与接地构件之间，都要依据绝缘等级和污染等级留出足够距离。二次控制线沿柜体侧边或仪表室走向敷设，与一次高压回路保持分隔，并通过线槽、扎带固定点和端子排安装位形成清晰路由。对于成列开关柜，还需考虑柜间母线桥、公共接地干线、基础槽钢以及柜底封板的协调，避免单柜模型在拼柜后出现安装干涉。

　　整体来看，这类设备不是单纯的箱壳建模，而是把电气元件操作逻辑、钣金工艺、现场安装边界和维护安全共同固化到三维结构中。工程审查时应顺着进线、母排、断路器、出线电缆和二次控制回路逐项核对空间关系，尤其关注手车运动轨迹、门体开启角度、母排紧固空间、电缆弯曲半径以及泄压通道方向，使模型既能表达外观，也能支撑后续详图转化和配电方案校核。
