300A大容量接触器集成电气柜结构设计

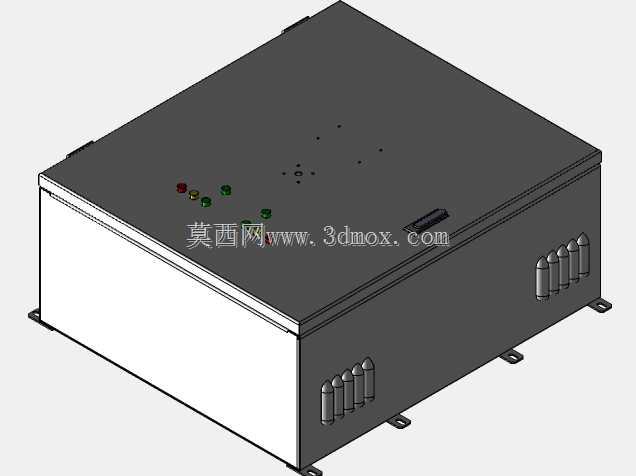

　　这款300A接触器电气柜主要面向工业厂区低压大电流配电场景设计，可承担生产线主回路通断、大功率负载启停控制、配电回路保护等核心功能，常见于冶金车间、重工装配线、大型物流仓储配电间这类需要持续承载大电流负荷的作业场景，也可作为独立设备的主控配电单元配套使用。从结构设计逻辑来看，柜体采用分体式顶盖与底座拼接结构，顶盖设置嵌入式卡扣锁止结构，无需额外紧固件即可实现快速开合，日常检修接触器、接线端子排等内部元件时，单人即可完成开盖操作，大幅降低运维拆装的时间成本。柜体侧面预留多组格兰头安装位，分为上下两排排布，可分别适配主回路动力电缆与控制回路信号电缆的进出线需求，不同电压等级的线缆可分层走线，避免强电对弱电信号产生电磁干扰，

　　同时格兰头的密封结构可满足常规工业场景的防尘防护要求，适配多数非极端腐蚀、非高浸水风险的室内安装环境。柜体底部设置四个向外延伸的安装支脚，支脚预制长圆形安装孔，可兼容现场安装基础的孔位偏差，安装时无需二次扩孔即可完成固定，支脚的抬升高度可让柜体底部与安装基面留出足够间隙，避免地面积水、积尘直接侵入柜体底部接缝，同时预留底部走线的空间。柜体顶面设置多组状态指示灯安装孔位，可对应布置电源指示、运行指示、故障指示等不同功能的信号灯，操作人员无需开盖即可直观掌握柜内回路的工作状态，顶面的预留孔位还可扩展安装急停按钮、本地操作旋钮等元件，适配不同现场的操作需求。柜体内部预留充足的元件安装空间，可容纳300A等级交流接触器、配套的热继电器、

　　电流互感器、接线端子排以及小型断路器等元件，元件安装导轨采用标准35mm规格，可兼容市面主流低压电器元件的安装尺寸，内部走线槽的排布预留了足够的线缆弯曲半径，大截面动力线缆弯折时不会出现绝缘层受损、线芯应力集中的问题。柜体的边角采用圆弧过渡处理，避免加工、安装、运维过程中尖锐边角造成人员磕碰划伤，柜体板材的厚度选型兼顾结构强度与轻量化需求，在满足大电流元件安装承重、柜体抗形变要求的前提下，尽可能控制整体重量，方便现场吊装与移位。
