桌面型CNC激光雕刻加工设备结构

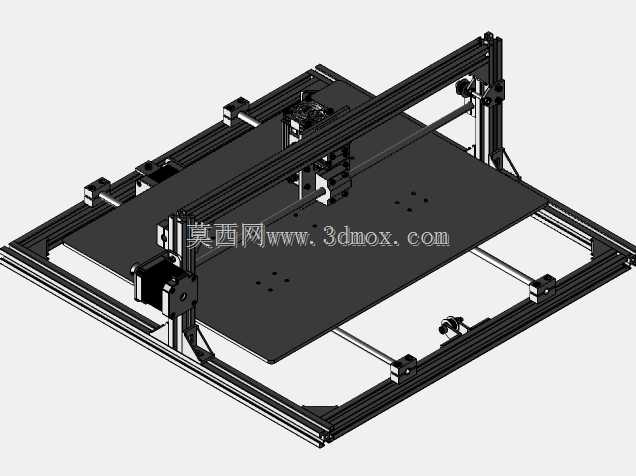

　　这款桌面式激光加工设备的结构设计，核心围绕小批量个性化加工场景的落地需求展开，适配文创产品打标、小型板材切割、工艺件蚀刻这类轻量加工场景，相比工业级大型激光设备，它的占地尺寸控制在桌面级范畴，不需要专门的工业场地预留，普通工作台面即可完成安装部署，对于工作室、创客空间、教学实训场景的适配性极强。从整体机架结构来看，设备采用标准工业铝型材搭建主体框架，型材的槽道设计可以兼容不同规格的紧固件安装，不管是后期调整激光头的安装高度，还是拓展辅助工装、排烟附件，都不需要额外在型材上做打孔焊接加工，装配和调整的灵活度很高。运动部分采用十字滑台布局，X轴横梁横跨加工台面，通过直线光轴搭配滑动轴承实现横向移动，Y轴则布置在台面两侧，

　　带动整个横梁做纵向进给，这种布局的优势在于运动部件的负载分布均匀，高速移动时的抖动量可以控制在较小范围，保证激光蚀刻的线条精度。加工台面采用平整的铝板作为承载基准，台面上预留的阵列安装孔位，可以用来固定不同类型的工件夹具，不管是薄木片、亚克力板这类非金属工件，还是薄金属片的打标作业，都能通过压块或者专用夹具实现稳定装夹，避免加工过程中工件移位导致的加工偏差。激光执行端采用模块化安装设计，激光头通过可调支架固定在X轴滑座上，支架预留了高度调节行程，可以根据加工材料的厚度、激光焦距的要求，灵活调整激光头到工件表面的距离，不需要改动整体机架结构就能适配不同焦距的激光模组。设备的走线全部沿着铝型材的槽道布置，运动部分的线缆采用拖链承载，

　　避免往复运动过程中线缆出现拉扯、磨损的问题，提升长期运行的可靠性。从安装边界来看，设备的所有运动部件都在框架轮廓范围内，没有外伸的运动结构，安装时只需要预留框架尺寸外少量的维护空间即可，不需要额外设置安全防护围栏，设备框架本身可以作为防护结构的安装基础，后期加装透明防护挡板就能实现加工过程的激光防护，避免激光外泄造成的安全隐患。在设计思路上，这款设备优先考虑了装配的便捷性，所有零部件都采用标准件拼接，没有复杂的定制焊接件，普通的机械装配人员按照装配流程就能完成整机组装，不需要专用的工装夹具，同时后期维护更换易损件也十分方便，直线轴承、同步带这类易损件都可以快速拆卸更换，降低了设备的长期使用成本。
