桌面式标签精密雕刻加工设备结构

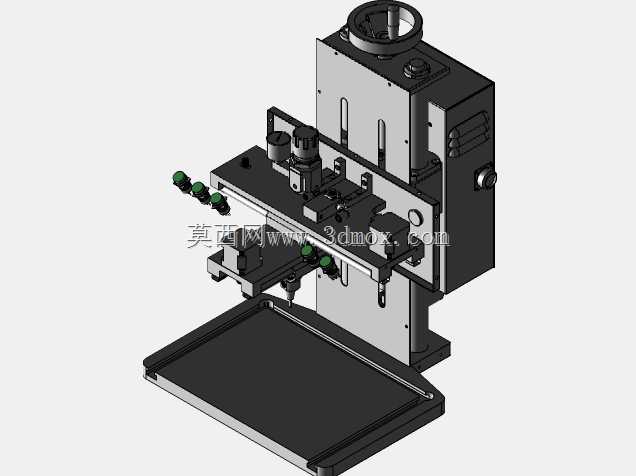

　　这款桌面型标签雕刻设备的三维结构，主要面向小规格标识件的精密加工场景，常见于电子元器件标识、小型五金件铭牌打标、线束标签刻印这类对加工幅面要求不大，但对位精度要求较高的生产环节。从结构布局来看，设备采用立式单立柱支撑方案，将雕刻执行机头集成在立柱前部的Z向滑台上，下方搭配可实现X、Y两轴进给的工作台面，整体安装 footprint 控制在桌面级范畴，不需要单独做设备基础固定，放置在标准防静电工作台面上即可完成安装接线，适配小批量多批次的柔性加工需求。设计阶段优先考虑了小工件上下料的操作便利性，工作台前部预留了足够的操作空间，操作人员放置待加工标签基材时，不会与立柱、机头部分产生干涉，机头部分的走线全部沿立柱侧部的走线槽排布，

　　避免加工过程中拖链剐蹭待加工工件。设备的执行端预留了不同雕刻头的安装接口，可根据加工材质的不同更换对应的加工头，针对纸质、PVC类软质标签可搭配刀尖雕刻组件，针对金属铭牌类硬质基材可替换为更高刚性的刻划组件，进给导轨全部采用微型线性导轨，重复定位精度可满足0.1mm级的刻印要求，不会出现标签字符错位、笔画深浅不均的问题。机身下部的接料盘做了外翻边设计，加工过程中产生的少量切屑会直接落入盘内，不会散落到工作台面上，日常清理只需要抽出接料盘倾倒即可，不需要拆解设备护罩。侧部的调节旋钮布局在操作人员伸手可及的位置，可在加工过程中微调Z轴下刀深度，不需要进入操作界面调整参数，适配不同厚度标签基材的快速换产需求。

　　立柱顶部的集成组件预留了气源与电气接口，可拓展加装自动压料机构，针对薄型易翘曲的标签基材，加工时可自动压紧基材边缘，避免基材移位导致的加工报废。整体结构没有冗余的设计部件，所有受力部件的壁厚都经过刚性校核，连续加工时机身的振动量控制在允许范围内，不会因为长期运行出现结构松动导致的精度衰减。
