工业级USB转RS485串口通讯转换器结构

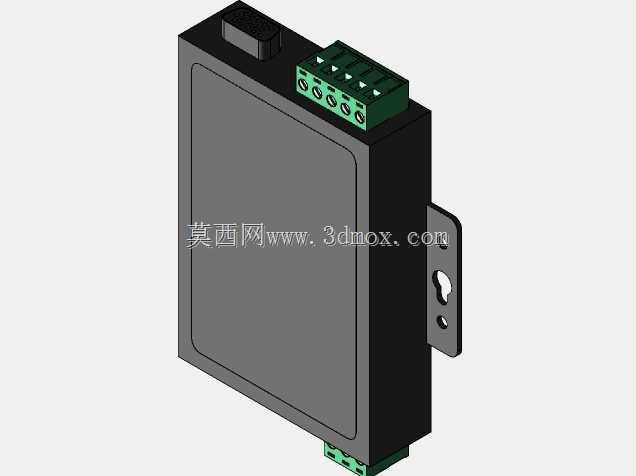

　　这款USB转RS485转换设备的三维结构，完全还原了工业现场常用的隔离型通讯转换器实际形态，建模时优先考虑了设备在电控柜内的安装适配性，侧面预留的标准DIN导轨卡扣结构，可直接卡装在35mm标准电气导轨上，卡扣的挂孔尺寸、弹性让位间隙都按照常规导轨安装件的公差要求做了还原，不需要额外打孔固定，适配绝大多数工业控制柜的内部安装布局，设备整体外壳采用阻燃ABS材质的长方体造型，边角做了小圆弧过渡处理，避免安装时剐蹭线缆或操作人员手部，外壳表面的浅凹槽设计既提升了壳体结构强度，也能在设备密集排布的柜内增加散热接触面积。设备上端的绿色端子台是RS485通讯的接线端，按照A、B信号端以及电源、接地的引脚顺序排布，端子的螺丝孔位、

　　压线弹片的行程都做了1:1还原，接线时可直接接入0.5-1.5平方毫米的多股通讯线缆，不需要额外转接端头，端子旁的小型状态指示灯开孔位置精准对应内部PCB的灯珠位置，设备通电、数据收发时的灯光指示可直接从外部观察，不需要拆开外壳排查运行状态。设备一端的USB接口采用标准B型USB母座设计，接口周围做了加厚的壳体加强筋，避免频繁插拔数据线时造成接口松脱或壳体开裂，接口的沉台深度刚好匹配常规USB公头的插入长度，不会出现插不到位或者顶到内部PCB的问题。从结构设计逻辑来看，这款设备的内部空间预留了足够的隔离模块安装位置，可实现USB端与RS485端的电气隔离，避免工业现场的强电干扰、浪涌脉冲通过通讯线路串入上位机设备，

　　壳体的上下盖采用卡扣加内部螺丝的固定方式，既保证了装配后的结构密封性，也方便后期检修时拆开外壳更换内部元件。在实际工业场景中，这类转换器主要用于实现工控机、笔记本等带USB接口的上位机设备，与PLC、变频器、智能仪表、传感器等带RS485接口的工业设备之间的通讯连接，解决不同接口协议的硬件适配问题，建模时还原的外形尺寸可直接用于电控柜的三维布局布线设计，提前核算设备安装所需的横向、纵向空间，预留足够的接线操作间隙，避免现场安装时出现设备干涉、线缆弯折半径不足的问题，设备的整体厚度控制在较薄的尺寸区间，在导轨上密集排布时也不会占用过多柜内空间，适配小型电控柜的紧凑安装需求。
