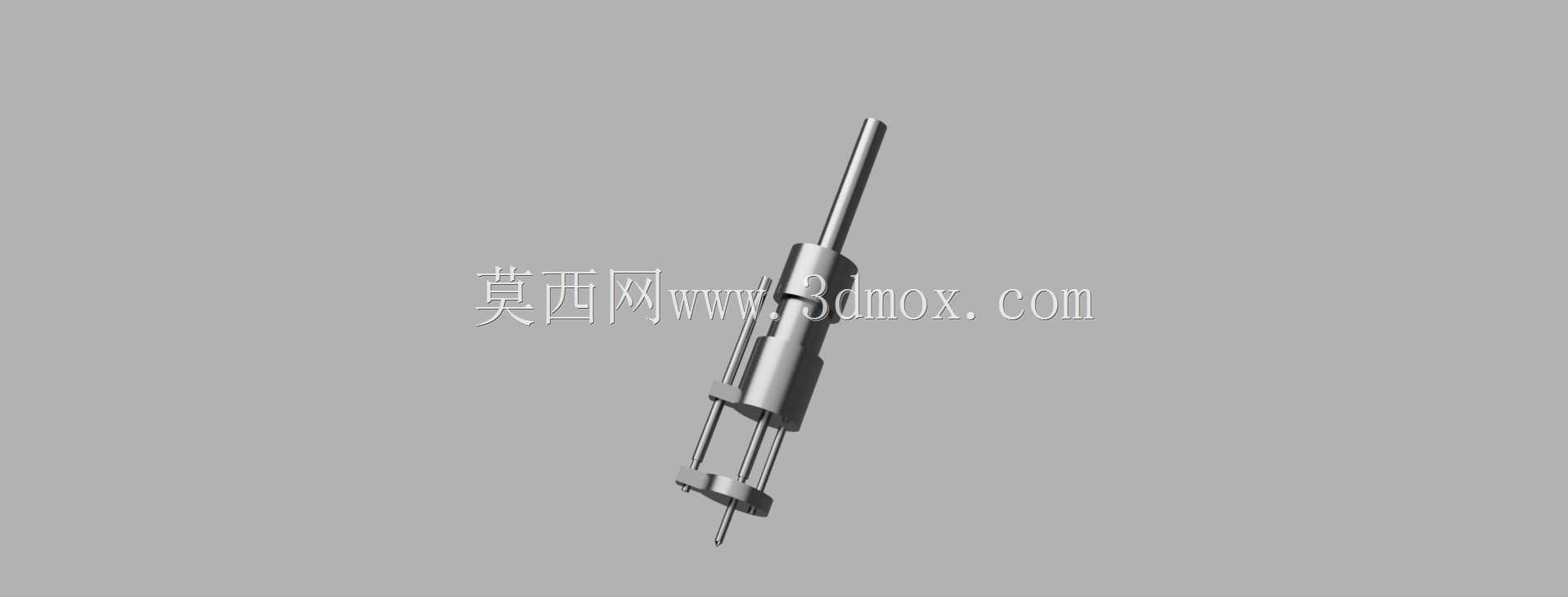

带弹簧pogo的Z型测试探头结构设计

　　这类带弹簧结构的Z型pogo探头，核心应用场景集中在PCB板级功能测试、消费电子主板导通检测、通讯模组射频信号接触传输环节，是在线测试治具、功能测试架里的核心接触部件，日常产线里做电路板通断测试、信号采样、小电流供电接触时，都会用到这类结构的探针。从实际使用需求出发，设计时首先要考虑接触的稳定性，探头内置的弹簧提供恒定的接触压力，避免测试过程中因为治具下压行程偏差、PCB板翘曲导致的接触虚接问题，Z型的弯折结构可以在有限的安装空间里调整接触点位的位置，适配不同排布密度的测试点，不需要额外增加治具的层板空间就能错开相邻探针的安装位置，解决高密度测试点排布时的探针干涉问题。结构上探头的针轴采用滑动配合结构，针管内部预留弹簧的压缩行程，

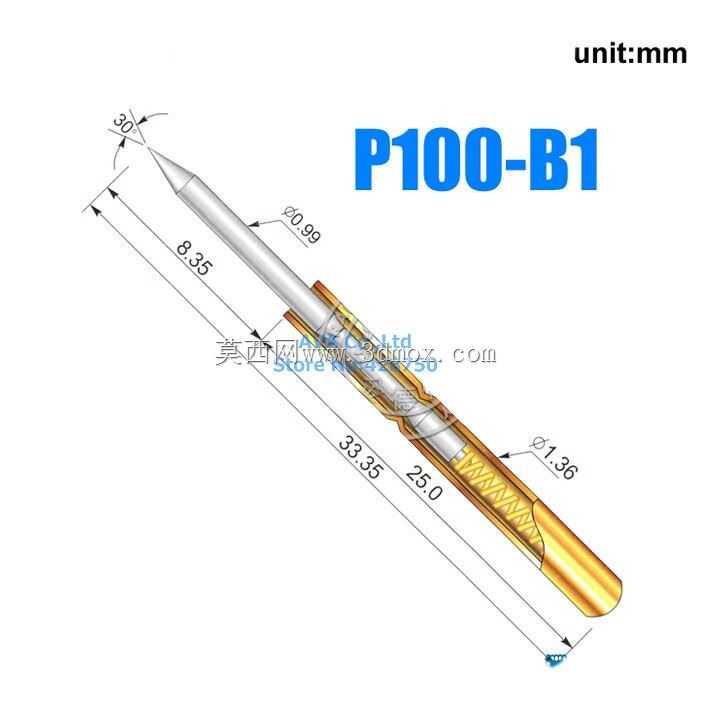

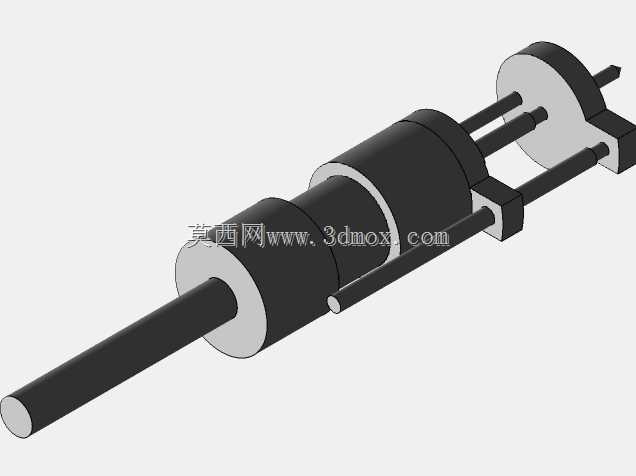

　　常规压缩行程可以覆盖1.5mm到3mm的下压偏差，适配不同厚度PCB、不同焊盘高度的接触需求，针轴头部的接触端做了圆滑过渡处理，避免下压时刮伤PCB表面的焊盘镀层，减少测试过程中对产品表面的损伤。安装边界上，这类探头的针管外径控制在1.75mm级别，安装时只需要在治具板上加工对应直径的安装孔，配合2侧的固定结构就能完成定位，不需要额外的紧固件，安装维护时直接插拔就能更换损坏的探针，大幅降低治具的维护成本。设计过程中需要重点考量弹簧的弹力曲线，弹力过小会导致接触电阻过大，影响测试信号的稳定性，弹力过大则会导致下压时对PCB焊盘造成过大压力，长期使用会顶伤焊盘甚至导致PCB基板变形，同时Z型弯折处的结构强度需要满足反复压缩的疲劳要求，

　　避免长期下压使用后弯折处出现形变偏移，导致接触点位错位。这类探头除了常规的电信号接触，也可以用在需要临时接触供电的工装场景，比如半成品模组的老化测试、程序烧录接触，不需要焊接引线就能实现稳定的电连接，测试完成后可以直接分离，不会在产品表面残留焊接痕迹，适合批量生产的快速测试环节。针体的材质选择上，接触端通常采用镀金处理降低接触电阻，弹簧部分采用不锈钢材质保证长期压缩的弹力稳定性，针管部分采用铜质基材兼顾结构强度和导电性能，不同部分的材质搭配平衡了导电性能、结构强度和使用寿命，满足产线高频次反复使用的需求。
