通讯类精密注塑成型模具型腔结构

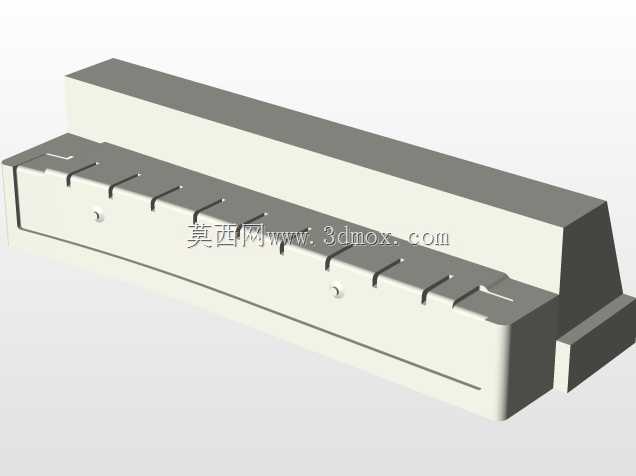

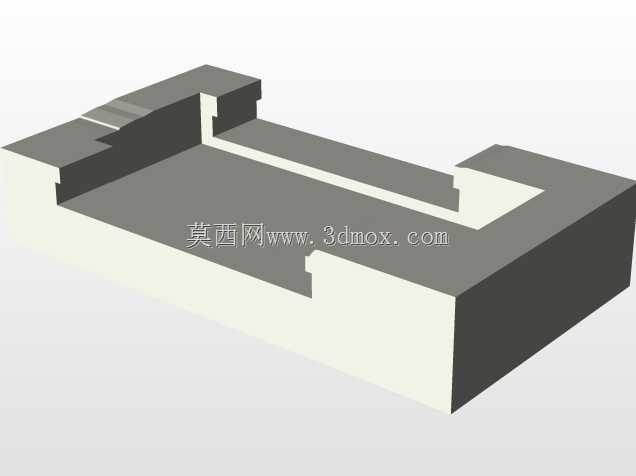

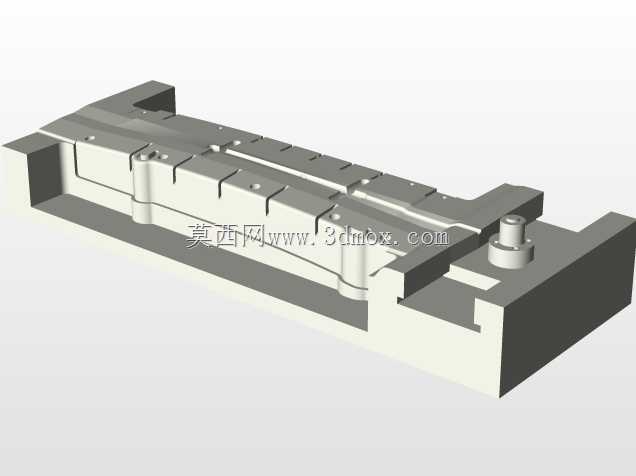

　　这套模腔结构主要面向消费电子领域通讯类小型塑胶结构件的批量注塑成型工序，在实际生产场景中，这类模腔会被装配到标准卧式注塑机的动定模安装位，配合流道系统、冷却回路、顶出机构完成塑胶件的连续成型作业。从结构设计逻辑来看，整个模腔采用整体式镶拼布局，分型面沿塑胶件的最大轮廓线设置，避免在外观面留下合模飞边，同时在胶位较厚的位置预留了排气槽的加工余量，防止注塑过程中出现困气烧焦的缺陷。模腔的成型面完全复刻目标通讯配件的内部支撑结构，包括多道平行的加强筋定位槽、端部的圆柱凸台成型位，这些结构的尺寸公差严格控制在±0.02mm范围内，保证成型后的塑胶件可以直接进入后续的装配工序，不需要额外的二次修整。在安装边界设计上，

　　模腔的四周预留了标准的压板固定槽，槽位间距匹配常用120吨级注塑机的模板安装孔位，不需要额外制作转接板即可完成装夹，模腔的总厚度控制在120mm，适配注塑机的最大开模行程要求，避免出现开模距离不足导致的取件困难。冷却水道的布局沿成型面的走势均匀排布，水道距离胶位的距离保持在15-20mm之间，保证成型过程中模温均匀，减少塑胶件的翘曲变形量，针对端部的圆柱凸台位置，单独设置了点冷回路，避免局部胶位过厚导致的缩痕问题。顶出位置的设计避开了塑胶件的外观面，全部设置在加强筋的边缘以及内部装配位，保证顶出过程中受力均匀，不会出现顶白、顶穿的缺陷，同时在模腔的两端设置了精准的导柱导向孔，合模过程中可以保证动定模的对位精度，

　　避免出现错模导致的成型件尺寸超差。在实际生产应用中，这类模腔结构适配ABS、PC等常用通讯件塑胶原料，成型周期可以控制在25秒以内，能够满足大批量连续生产的稳定性要求，成型后的塑胶件可以直接用于通讯终端产品的内部支撑组件装配，不需要额外的结构调整。
