通讯设备内置塑料支撑安装底座结构

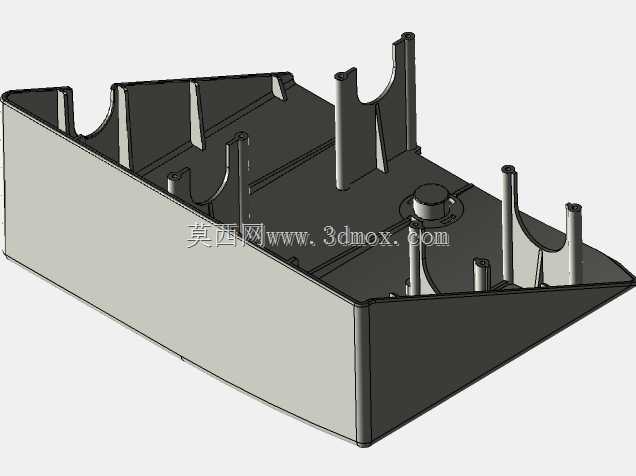

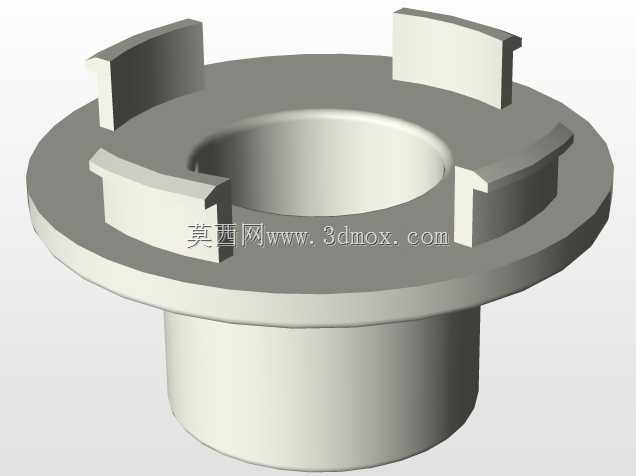

　　该结构件为通讯终端设备内部的核心支撑安装底座，采用注塑工艺成型，主要承担设备内部功能模块的承载、定位与防护作用，常见于桌面式通讯终端、小型信号转换设备的内部装配环节，是连接设备外壳与内部电子元器件的关键结构载体。从实际装配场景来看，该底座需要匹配设备下壳的内部型腔轮廓，整体采用楔形收边的盒体形态，侧壁与设备外壳内壁预留0.15mm的装配间隙，避免注塑成型后的收缩变形导致装配卡滞，底座边缘设置的圆角过渡结构，既可以减少注塑过程中的应力集中问题，也能避免装配时刮伤外壳内壁的喷涂层。底座上分布的多组带圆弧缺口的立式支撑柱，是针对内部圆柱形功能模块设计的定位结构，支撑柱的圆弧面与模块圆柱面的贴合度控制在0.1mm以内，

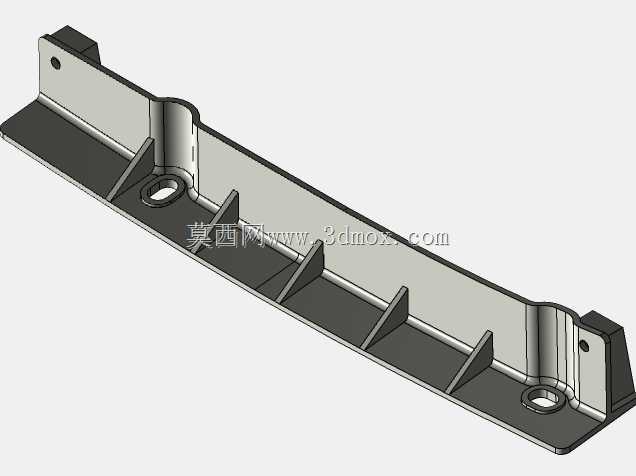

　　确保模块装入后不会出现径向窜动，支撑柱根部设计的三角形加强筋，从柱体根部延伸至底座底板，可将支撑柱的侧向抗冲击强度提升40%以上，避免设备跌落时支撑柱断裂导致模块移位。底座中心位置的圆柱凸台，是用于固定主电路板的安装定位柱，凸台中心预留的螺丝孔采用自攻螺丝适配设计，孔壁厚度控制在1.2mm，既保证螺丝攻入后的连接强度，也不会出现孔壁撑裂的问题。底板上分布的多个小型圆柱凸台，对应电路板上的定位孔，装配时可先通过凸台完成电路板的预定位，再锁紧固定螺丝，大幅提升产线装配效率。从安装边界来看，该底座的整体外形完全适配设备外壳的内部型腔，底板厚度为2mm，侧壁厚度为1.8mm，所有立式结构的高度均控制在外壳内部净空尺寸以内，

　　顶部与设备上壳内壁预留0.3mm的间隙，避免上壳装配时压损内部元器件。底座侧壁的缺口设计，是为了匹配设备外壳上的接口位置，预留出接线端子的穿行空间，缺口边缘的倒角结构可防止线材装配时被锐边割破绝缘层。在设计思路上，该结构充分考虑了注塑成型的工艺特性，所有加强筋的厚度均小于主体壁厚的1/2，避免成型后表面出现缩痕，所有转角位置均采用R0.5以上的圆角过渡，减少注塑填充时的流动阻力，降低成型缺陷率。同时该底座的结构设计兼顾了装配维修的便利性，所有支撑结构均采用开放式定位设计，无需额外的固定压片即可完成模块的限位，减少装配零件数量，降低整体物料成本。在实际使用场景中，该底座可承受1.5米高度的自由跌落冲击，内部模块的位移量控制在0.2mm以内，不会出现电路接触不良的问题，同时塑料材质的绝缘特性可避免内部电路与金属外壳接触引发的短路风险，满足通讯设备的安规设计要求。
