带花键内孔安装板的型材连接构件

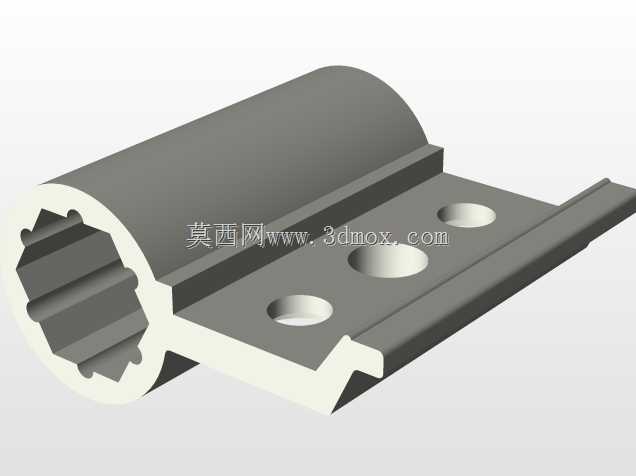

　　这款带花键内孔的型材连接构件，主要应用于工业铝型材框架的传动连接场景，常见于自动化生产线的物料输送架、设备防护栏的可调支撑部位，也可用于小型工装夹具的角度调节连接节点。构件主体采用一体化挤压成型结构，一侧为带内花键的圆柱套筒结构，内花键采用渐开线齿形设计，能够与配套的外花键轴实现无间隙周向定位，传递额定扭矩的同时可沿轴向滑动调整位置，适配不同安装间距的框架搭建需求。套筒外侧延伸出带三个安装孔的平板结构，三个安装孔呈直线等距排布，孔位公差控制在H7级，可直接通过内六角螺栓与标准工业铝型材的端面槽或T型螺母配合锁紧，平板侧边设计有定位凸台，安装时可卡入铝型材的侧边卡槽，避免锁紧过程中构件发生偏转，提升装配效率。

　　构件的套筒与平板衔接处做了圆弧过渡处理，有效降低应力集中系数，在承受交变载荷的工况下可减少断裂风险，整体截面壁厚均匀，适配挤压成型的工艺要求，量产时可保证尺寸一致性。从安装边界来看，套筒的外径适配40系列工业铝型材的槽宽尺寸，平板的厚度与铝型材的壁厚匹配，安装后平板表面与铝型材表面齐平，不会突出型材表面影响外围护板的安装。花键孔的有效啮合长度为套筒长度的三分之二，既保证足够的扭矩传递能力，又预留了轴向调整的余量，安装时可根据实际框架的尺寸偏差，沿花键轴滑动调整构件位置后再锁紧安装孔螺栓，补偿框架组装时的累计公差。在实际使用中，这类构件常搭配花键轴用于需要角度调整的框架连接部位，比如生产线旁的操作看板支架、可翻转的物料盛放架，

　　调整角度时松开安装螺栓即可沿花键轴转动构件，调整到位后锁紧螺栓即可实现固定，相比传统的焊接连接方式，无需现场焊接作业，拆装调整更便捷，也可重复利用。构件的外露边缘均做了倒角处理，避免装配过程中划伤操作人员，平板上的安装孔口部做了沉孔设计，螺栓锁紧后头部可沉入沉孔内，不会突出平板表面，保证外观平整。
