平板式渠道闸阀结构三维设计

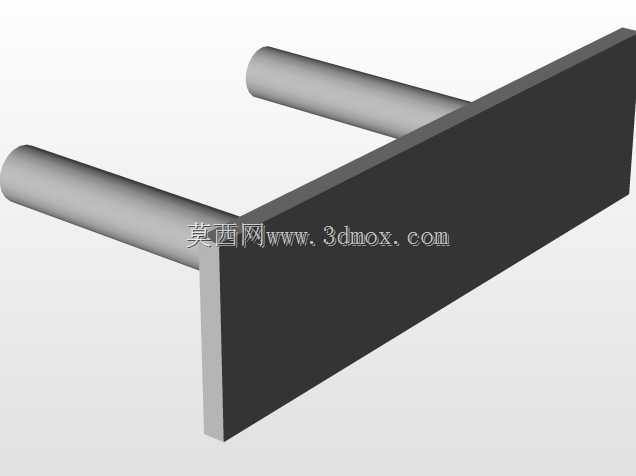

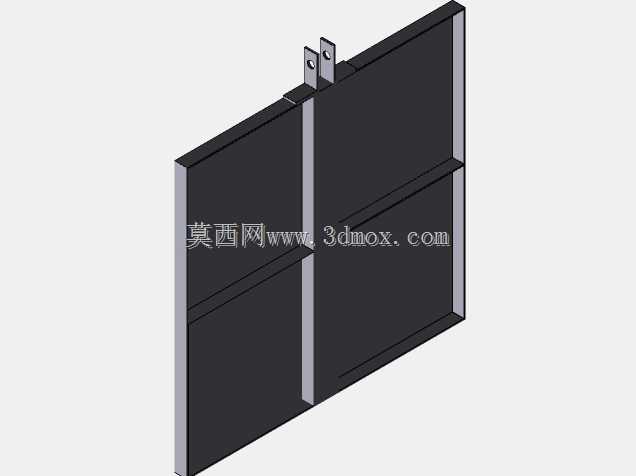

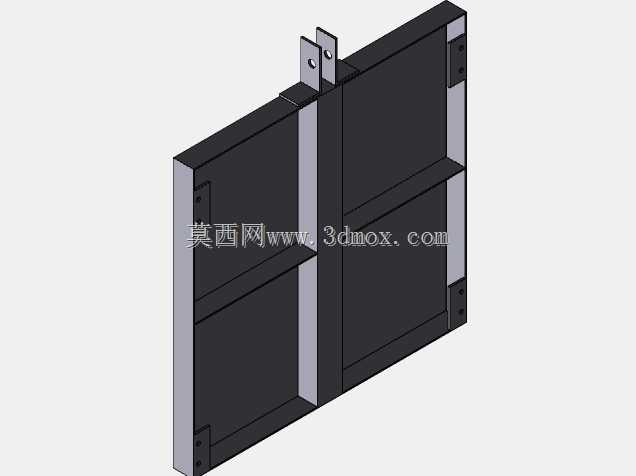

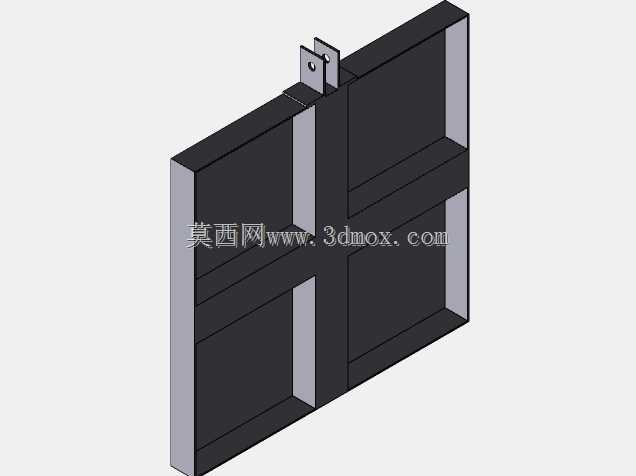

　　这款平板式闸阀的三维建模，最初是针对农田灌排支渠、小型市政排污管沟的截流需求做的结构还原，日常工况下主要承担渠道通断控制、水位调节的作用，相比传统铸铁圆闸阀，平板结构更适配矩形断面的输水通道，不会出现圆形阀板与矩形渠壁贴合不严的渗漏问题。从结构设计逻辑来看，整体采用双面板拼接式闸板主体，闸板边缘做了加厚导向边，安装时可直接嵌入渠道两侧的预埋导向槽内，升降过程中不会出现侧向偏移，顶部的吊耳结构做了双孔同轴设计，既可以配套手动丝杆升降机构，也能直接挂载电动推杆实现远程控制，适配不同自动化等级的灌区改造需求。建模过程中特意还原了闸板的分腔加强结构，两块面板之间设置了横向加强筋，避免大尺寸闸板在承受单侧水压时出现板面鼓胀变形，

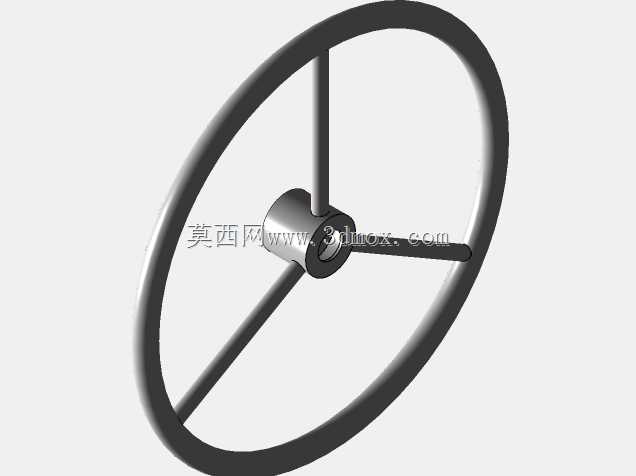

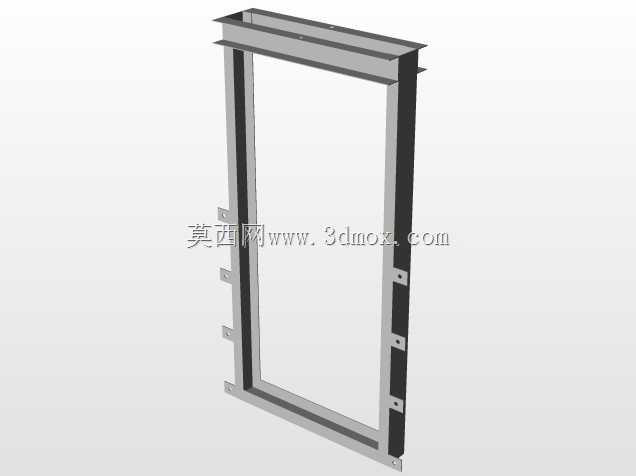

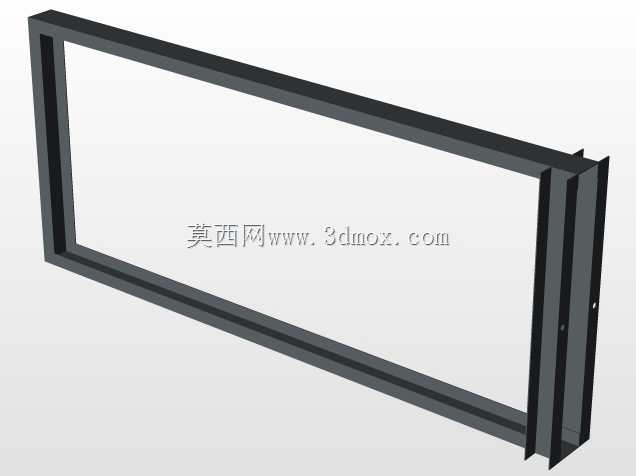

　　加强筋的间距按照1.2米水头的承压标准做了排布，实际安装时如果是高水位工况，可直接在对应筋位增加补强板，不需要重新改动主体结构。安装边界方面，这款闸阀的导向槽预留间隙控制在3毫米以内，建模时已经把导向边的倒角做了15度处理，现场安装时不需要额外修磨就能顺利滑入槽内，顶部吊耳的安装孔距按照通用手动启闭机的安装尺寸做了匹配，不需要额外加工转接法兰。从实际使用场景来看，这类平板闸阀除了灌排渠道，也常用在污水处理厂的格栅渠、工厂循环水的旁通渠位置，相比插板阀，它的密封面是整面贴合，关闭状态下的渗漏量更低，而且闸板整体采用模块化拼接，运输时可以拆分面板和加强筋，到现场再组装，大尺寸规格也不需要大型吊装设备，人工配合简单工具就能完成安装。建模时特意把所有配合面的公差做了工程化还原，导向边与槽体的配合、吊耳与启闭机连杆的配合都按照机械加工的常用公差带设置，结构工程师拿到模型后可以直接调取配合尺寸做安装基座的设计，不需要重新测绘核对结构间隙。
