集成式空气电磁阀组安装结构设计

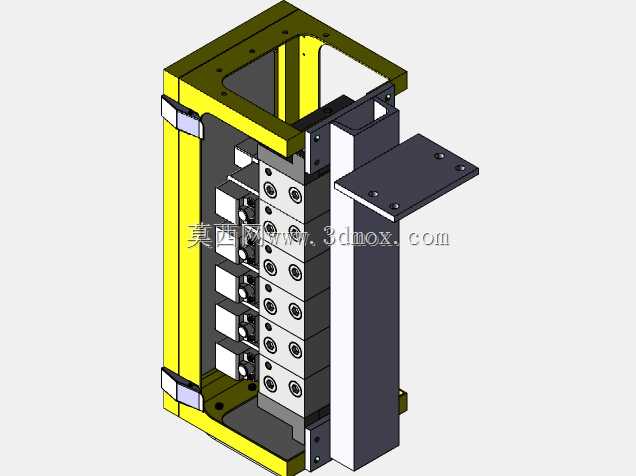

　　这套阀组结构主要面向工业气动控制场景，常见于压缩空气驱动的自动化生产线、小型气动设备的气路分配环节，用来统筹多路压缩空气的通断切换，给下游气缸、气动夹具、气动执行元件提供精准的气路控制信号。从结构布局来看，整体采用框架式安装基座设计，外侧的黄色防护框架既承担结构防护作用，避免车间内杂物磕碰、积灰直接接触阀组精密配合面，同时预留了标准化的安装孔位，可直接固定在设备侧壁、气动控制柜内部的安装梁上，安装边界适配常规工业设备的预留安装空间，不需要额外做复杂的转接支架。阀组本体采用集成式汇流板设计，多联电磁阀并排固定在汇流板上，省去了单阀独立安装时的零散气管连接，减少了气路接头的泄漏点，汇流板内部预制了公共进气通路、排气通路，

　　每联阀对应独立的输出气路接口，可分别控制不同的气动执行元件动作。侧边伸出的安装板用来固定接线端子排或者气路快插接头的导向支架，让阀组的接线、接管走线更规整，后期维护排查故障时不用在杂乱的管线里翻找对应回路。设计过程中优先考虑了维护便捷性，每联电磁阀都采用模块化快装结构，单阀故障时不需要拆解整个阀组，只需要松开对应固定螺丝就能单独更换，大幅缩短设备停机维护时间。防护框架的边角做了折弯加强处理，提升整体结构刚性，避免设备运行振动导致框架变形剐蹭阀组本体，框架两侧预留的缺口是为了方便手伸进去插拔气管、调整阀组的压力调节旋钮，不用完全拆掉外框就能完成日常调试操作。汇流板的密封面做了平面度精加工处理，保证电磁阀和汇流板贴合紧密，

　　压缩空气工作压力下不会出现内漏、串气问题，每个阀位的固定孔位位置精度控制在装配公差范围内，避免电磁阀安装时出现错位导致密封失效。整体结构的尺寸设计兼顾了紧凑型设备的安装需求，在容纳六联电磁阀的前提下，整体厚度控制在较小范围内，不会过多占用设备内部的安装空间，适配各类中小型气动设备的控制柜内部布局要求。
