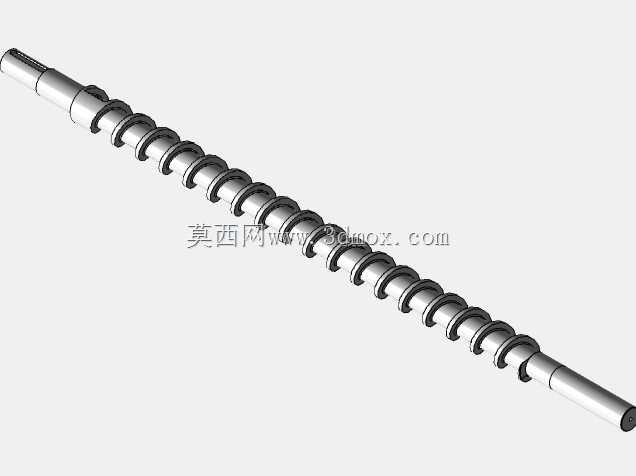

挤出机输送螺杆精密结构三维建模

　　该螺杆作为挤出成型设备的核心做功部件，广泛应用于塑料造粒、型材挤出、线缆包覆、食品膨化等连续化生产场景，是完成物料输送、压实、熔融塑化、均化挤出全流程的关键执行构件。从结构设计逻辑来看，整根螺杆采用分段式螺距与螺棱深度匹配设计，进料段采用较大螺槽深度，适配松散固态物料的抓取与输送需求，避免进料段出现物料架桥、输送效率不足的问题；压缩段通过逐步收窄螺槽深度、调整螺棱升角，实现物料在向前输送过程中的逐步压实，配合机筒外壁的加热模块完成物料的熔融排气，该段的压缩比参数匹配常规聚烯烃类物料的压缩特性，可有效减少熔融段的物料残留与降解风险；计量段采用等距等深的螺槽设计，保证熔融态物料以稳定的压力与流量均匀输出，

　　为后续口模成型提供稳定的料流基础。螺杆两端的轴颈结构经过同轴度公差匹配设计，一端适配传动箱的输出连接位，可通过键连接传递驱动扭矩，另一端适配机筒前端的支撑定位结构，保证螺杆在高温重载工况下的径向跳动量控制在合理区间，避免螺棱与机筒内壁发生刮蹭磨损。螺棱的工作边缘做了微小的圆角过渡处理，既避免尖锐棱边在长期剪切物料过程中出现过快磨损，也能减少物料在螺棱根部的滞流死角，降低热敏性物料长时间停留出现碳化分解的概率。整根螺杆的长径比、各段长度占比均参考通用单螺杆挤出机的成熟设计参数，建模过程中还原了螺棱的螺旋升角、螺槽表面的粗糙度要求、轴颈处的退刀槽与密封配合位细节，可直接用于挤出设备的结构校核、传动系统匹配仿真，也可作为相关设备改造、备件设计的三维参考基础，帮助设计人员快速完成螺杆与机筒、传动箱、机头模具的装配干涉检查，缩短设备开发或备件测绘的周期。
