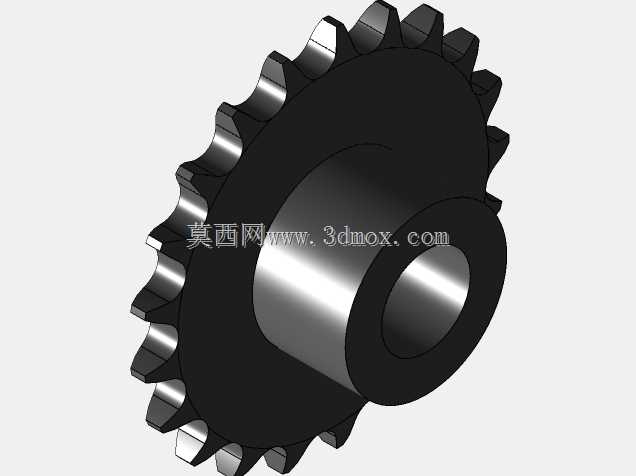

带轮毂凸台单排链轮传动零件结构

该链轮是链传动系统中的核心啮合零件，主要应用于各类需要精准传动比、远距离动力传输的工业场景中，覆盖轻工输送线、农业机械动力传输、小型机床进给机构、物流分拣设备传动单元等多个领域，可与对应节距的标准滚子链条配合，实现两平行轴之间的旋转动力传递，相比带传动具备传动比准确、传动效率高、张紧力需求小、对恶劣工况适应性强的优势，在存在油污、粉尘、轻度潮湿的车间环境中也能保持稳定的传动性能。从功能特性来看，该链轮采用单排齿结构，适配单排滚子链条使用，轮齿部分经过齿形优化，齿廓曲线符合链传动啮合标准，能保证链条滚子平稳进入与退出啮合，减少啮合冲击与链条磨损，降低传动过程中的噪音与振动；中心带一体式轮毂凸台结构，凸台内孔为安装基准面，可与传动轴形成间隙配合或过渡配合，通过键连接实现周向固定，轮毂的轴向长度经过合理设计，既可以保证与轴的配合接触面积足够，传递额定扭矩时不会出现轴孔配合松动，又能控制零件整体重量，减少不必要的材料浪费与转动惯量，提升传动响应速度。在设计思路上，该链轮优先考虑了传动的可靠性与安装便捷性，齿部的齿距、齿顶圆、齿根圆参数均匹配对应规格链条的啮合要求，齿侧预留了合理的间隙，避免链条因磨损伸长后出现卡滞、跳齿问题；轮毂与轮盘采用一体式结构设计，相比装配式链轮具备更高的结构强度，能承受中等冲击载荷，适合中低速、中等扭矩的传动工况；零件整体采用对称结构设计，加工时可一次装夹完成齿形、内孔、端面的加工，有效降低加工难度与装夹误差，保证各形位公差满足装配要求。从外形尺寸与安装边界来看，该链轮的齿顶圆直径为核心外轮廓尺寸，安装时需预留足够的径向空间，避免轮齿旋转时与周边机架、护罩发生干涉；轮毂的外径与轴向长度决定了轴端的安装空间需求，装配时需保证轴的插入深度与轮毂长度匹配，同时预留键槽的安装位置，确保键连接的有效接触长度符合扭矩传递要求；链轮端面与轴肩的贴合面需保证平面度，避免安装后链轮出现偏摆，导致链条单侧磨损、传动异响等问题。
