带2D图纸的3.5mm音频母插孔结构设计

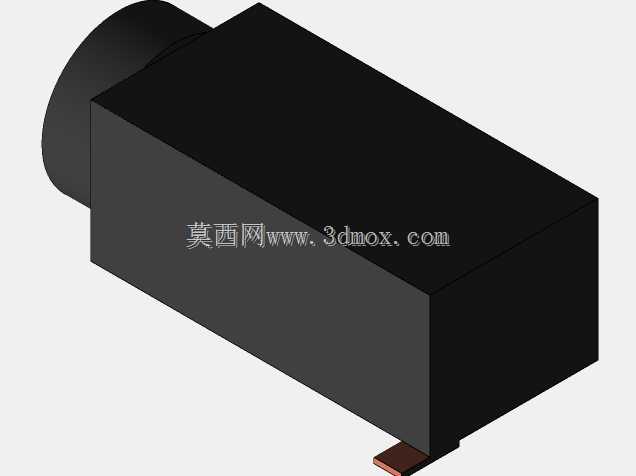

　　在消费电子、小型通讯设备、工业音频终端的结构设计环节中，板载音频接插件的选型与适配一直是影响整机装配效率、信号传输稳定性的关键细节，这款3.5mm音频母插孔的三维结构设计，正是针对板载直插式安装场景完成的全参数化建模，配套的2D工程图纸可直接对接生产端的尺寸校验与开模参考。从实际应用场景来看，这类音频母插孔广泛适配手持通讯终端、便携音频播放设备、工业对讲设备、桌面型音频采集终端的板载音频输入输出回路，作为标准3.5mm音频公头的对接载体，需要兼顾插拔寿命、引脚焊接可靠性、壳体屏蔽性能几大核心要求，设计过程中首先明确了安装边界：主体采用矩形塑封壳体结构，前端伸出的圆柱形插接套筒完全符合3.5mm音频接头的通用插接尺寸规范，

　　套筒长度控制在常规板载接插件的标准伸出范围，既保证公头插入后的咬合深度，又不会超出设备外壳的预留开孔余量，避免装配后出现接口凹陷或突出过多的问题。壳体部分采用黑色绝缘塑封结构，建模时还原了实际生产中的拔模斜度与边角圆角，避免应力集中导致的壳体开裂，底部伸出的焊接引脚按照标准直插式板载接插件的引脚间距排布，引脚长度适配常规1.6mm厚度PCB板的波峰焊工艺要求，焊接后引脚露出板面的长度控制在合理范围，不会出现引脚过长触碰周边元器件、或是过短导致焊接虚接的问题。设计思路上没有做多余的结构冗余，整体外形紧凑，占用PCB板的面积远小于同规格的卧式音频接口，适合内部空间局促的小型通讯设备使用，

　　插接套筒内部的接触弹片腔体在建模时预留了足够的装配空间，可兼容三段式、四段式两种常规3.5mm音频公头的插入需求，不会出现弹片卡滞、接触不良的问题。壳体侧面与底部的定位凸台结构，是专门针对SMT或波峰焊工序设计的定位结构，装配时可直接卡在PCB板对应的定位孔中，过炉焊接时不会出现偏移浮高的问题，有效降低生产环节的不良率。从安装适配性来看，这款母插孔的整体高度控制在板载接插件的常规高度范围内，不会和设备内部的电池、主板屏蔽罩、结构支撑筋产生干涉，前端插接套筒的中心高度与设备外壳的音频开孔中心完全对齐，用户插拔耳机时不会出现偏磨、插不到位的情况，配套的2D图纸中标注了所有关键装配尺寸、形位公差与安装孔位参数，结构工程师在做整机选型时可直接调取模型完成PCB布局与外壳开孔的匹配校验，无需反复测量接插件样品尺寸，能大幅缩短整机结构设计的周期。
