双摄像头固定式三维扫描装置结构设计

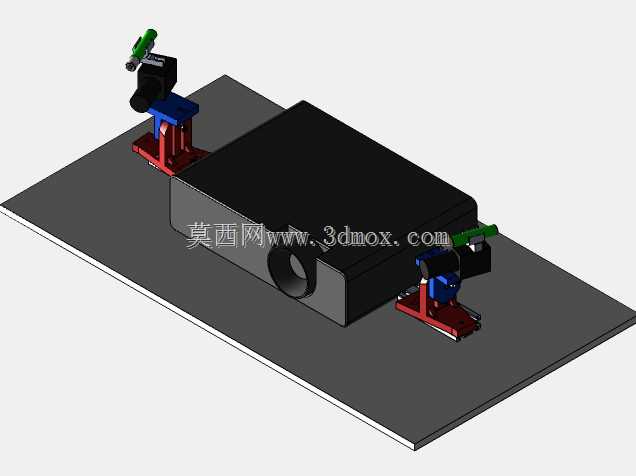

　　这套双目视觉扫描结构的设计初衷，是面向中小尺寸工件的逆向建模与尺寸检测场景，解决单目扫描存在的视差盲区、点云拼接误差大的问题，在小型零部件测绘、文创产品复刻、3D打印前置建模等场景下都能适配使用。整套装置采用双侧对称式摄像头安装布局，两个视觉采集单元分别布置在待测工位的斜向两侧，固定在可微调的立式支架上，支架底部设置有滑移调节结构，能够根据待测物体的外形尺寸调整两个摄像头的间距与俯仰角度，适配不同幅面的扫描需求，避免因拍摄角度问题导致的物体侧面特征采集缺失。中间的承载平台为平整基准面，作为待测物体的放置工位，平台平面度设计公差控制在0.1mm以内，保证扫描基准的一致性，避免因放置面倾斜带来的点云坐标偏移。从功能实现逻辑来看，

　　两个摄像头同步采集物体表面的特征点，通过视差计算生成高密度点云数据，相比单目扫描方案，不需要额外粘贴大量标记点就能完成特征匹配，对于表面纹理相对丰富的工件，扫描前的准备工作量能减少六成以上。支架部分的结构设计做了轻量化处理，在保证支撑刚度的前提下，调整机构采用手拧锁紧结构，不需要额外工具就能完成角度与位置的调节，日常使用时的调试效率更高。安装边界方面，整套装置的底部平台为矩形结构，双侧支架的调节行程覆盖从100mm到400mm的基线距离范围，能够扫描的最大物体尺寸约为300mm200mm200mm，满足绝大多数小型工业零件、手办模型、电子元器件的扫描需求。结构设计上充分考虑了日常使用的稳定性，支架底部与平台之间通过梯形槽配合锁紧，

　　调节到位后不会出现滑移偏移，摄像头安装座预留了通用的安装孔位，能够适配市面上绝大多数常用的工业摄像头型号，后期如果需要升级采集硬件，不需要改动整体支架结构，直接更换摄像头单元即可。在实际使用场景中，这套装置既可以用于机械加工车间的首件尺寸抽检，快速比对工件与数模的形位偏差，也可以用于设计部门的实物逆向建模，快速获取现有实物的三维数据，缩短产品测绘的周期，相比手持式扫描设备，固定式的结构不需要操作人员手持设备保持稳定，扫描过程的重复精度更高，对于批量小件的快速检测场景适配性更强。
