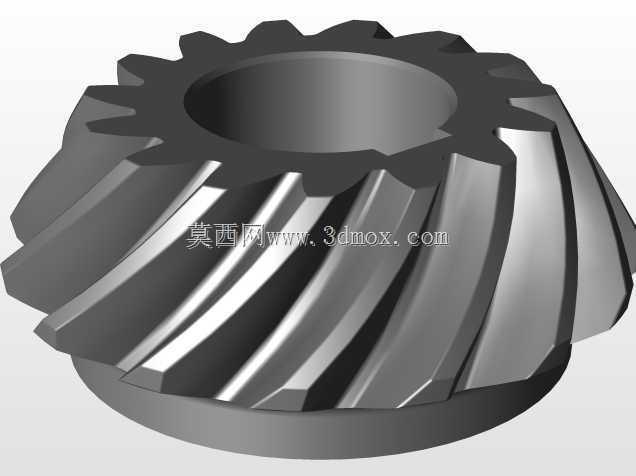

螺旋锥侧齿轮传动结构三维设计

　　这款螺旋锥侧齿轮主要应用于相交轴间的动力传递场景，常见于差速器总成、角向传动机构、小型动力换向装置中，可在两轴轴线呈空间相交状态时实现稳定的扭矩传输，适配需要改变动力传递方向的设备布局需求。从实际使用场景来看，这类齿轮常被布置在动力输出端与执行端轴线存在夹角的位置，比如小型代步车的轮边传动、便携动力工具的换向结构、轻工设备的转角传动单元，能够在紧凑的安装空间内完成动力方向的切换，不需要额外增设过多中间传动构件，有效缩减整套传动机构的占用空间。设计过程中优先考虑了啮合重合度的控制，轮齿采用螺旋齿形布局，相比直齿锥齿轮，啮合过程中轮齿是逐步进入和退出啮合状态，传动过程的冲击载荷更小，运行噪音更低，同时能承载更大的瞬时扭矩，适配中低速、

　　有一定冲击载荷的工况需求。齿形的螺旋角经过匹配计算，保证啮合过程中至少有两组轮齿同时参与受力，避免单齿受力过大出现断齿、齿面压溃的失效问题。齿轮的内孔为光滑通孔结构，安装时可通过键连接或者过盈配合与传动轴进行固定，安装基准面为齿轮背部的环形端面，装配时需要保证该端面与传动轴轴线的垂直度，否则会出现啮合间隙不均、轮齿偏磨的问题。齿轮的外形为截锥形结构，轮齿沿锥面均匀分布，齿顶从大端到小端平滑过渡，齿厚沿齿宽方向逐步收窄，这种结构既保证了大端轮齿的结构强度，也让小端轮齿能够顺利完成啮合切入，避免运转过程中出现卡滞。建模过程中对齿根过渡圆角做了优化处理，通过圆弧过渡降低齿根位置的应力集中系数，提升齿轮的抗弯曲疲劳强度，

　　适配反复正反转的工况使用需求。齿面的啮合区域经过齿向修形调整，能够补偿安装过程中存在的微小角度误差，避免轮齿边缘接触造成的局部磨损加剧。在实际选型适配时，需要注意配对齿轮的安装距、节锥角参数匹配，保证啮合间隙控制在合理区间，间隙过大会造成传动回程误差增大，冲击噪音提升，间隙过小则会导致齿面润滑不良，运转过程中出现过热卡滞的问题。这类齿轮的润滑通常采用飞溅润滑或者脂润滑方式，根据工况转速选择适配的润滑介质，转速较高的场景可选用齿轮油飞溅润滑，低速重载场景可选用润滑脂填充润滑，保证啮合齿面之间形成稳定的油膜，降低齿面磨损速率。
