带异形内孔的塑料传动星轮结构设计

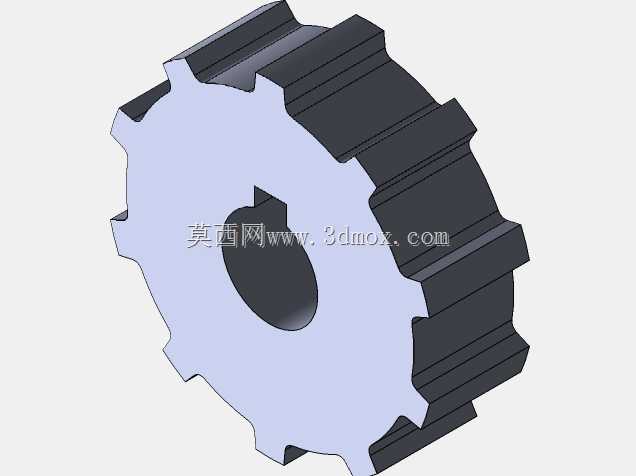

　　这款带异形内孔的塑料星轮，最初是为小型桌面级通讯设备的进纸传动模块做的配套结构，日常在轻载间歇传动场景里承担步进送料的核心作用，和常规金属齿轮的应用边界有明显区分，不需要承担大扭矩输出，更侧重低噪音、自润滑、免维护的使用需求。从结构设计逻辑来看，轮齿采用了修正的渐开线齿形，齿顶做了0.2mm的圆角过渡，避免塑料件注塑成型时出现尖角缺料，同时也能降低啮合过程中的卡滞概率，齿厚方向设计了三层阶梯状的加强筋结构，不需要额外增加壁厚就能提升轮体的抗扭刚性，避免长期交变载荷下出现齿根断裂的问题。中间的异形内孔是整个结构的设计核心，非圆的定位缺口直接和设备传动轴上的凸台配合，不需要额外加装键销就能实现周向固定，省去了装配时的键连接工序，

　　也避免了键槽带来的应力集中问题，内孔的配合公差选了H7的间隙配合，装配时不需要额外施压就能顺利套入轴端，适配自动化产线的快速装配需求。安装边界上，轮体的最大外圆直径控制在32mm，总厚度12mm，安装时轴向只需要预留14mm的空间就能容纳整个轮体，相邻啮合轮的中心距公差可以放宽到±0.1mm，塑料件本身的微量形变可以补偿安装误差，不会出现传动卡滞或者齿面磨损过快的问题。实际应用中，这类塑料星轮还可以拓展到小型家电的机芯传动、玩具的动力传递、办公设备的走纸机构里，因为材质本身具备自润滑特性，不需要额外加注润滑脂，不会对周边的电子元器件造成油污污染，适配洁净度要求较高的电子产品内部装配环境。建模过程中特意对齿根位置做了0.

　　3mm的圆角过渡，避免注塑冷却时出现应力集中导致的零件开裂，轮体端面做了0.1mm的拔模斜度，适配注塑模具的开模需求，不需要后续二次机加工就能直接满足装配精度要求。和同尺寸的金属齿轮相比，这款塑料星轮的重量只有金属件的1/7，运转时的传动噪音能降低15分贝以上，在对噪音控制有要求的民用消费类设备里适配性更强，同时异形内孔的防呆设计也能避免产线装配时出现零件装反的问题，降低装配不良率。
