HBL系列大功率LED工业照明灯具结构设计

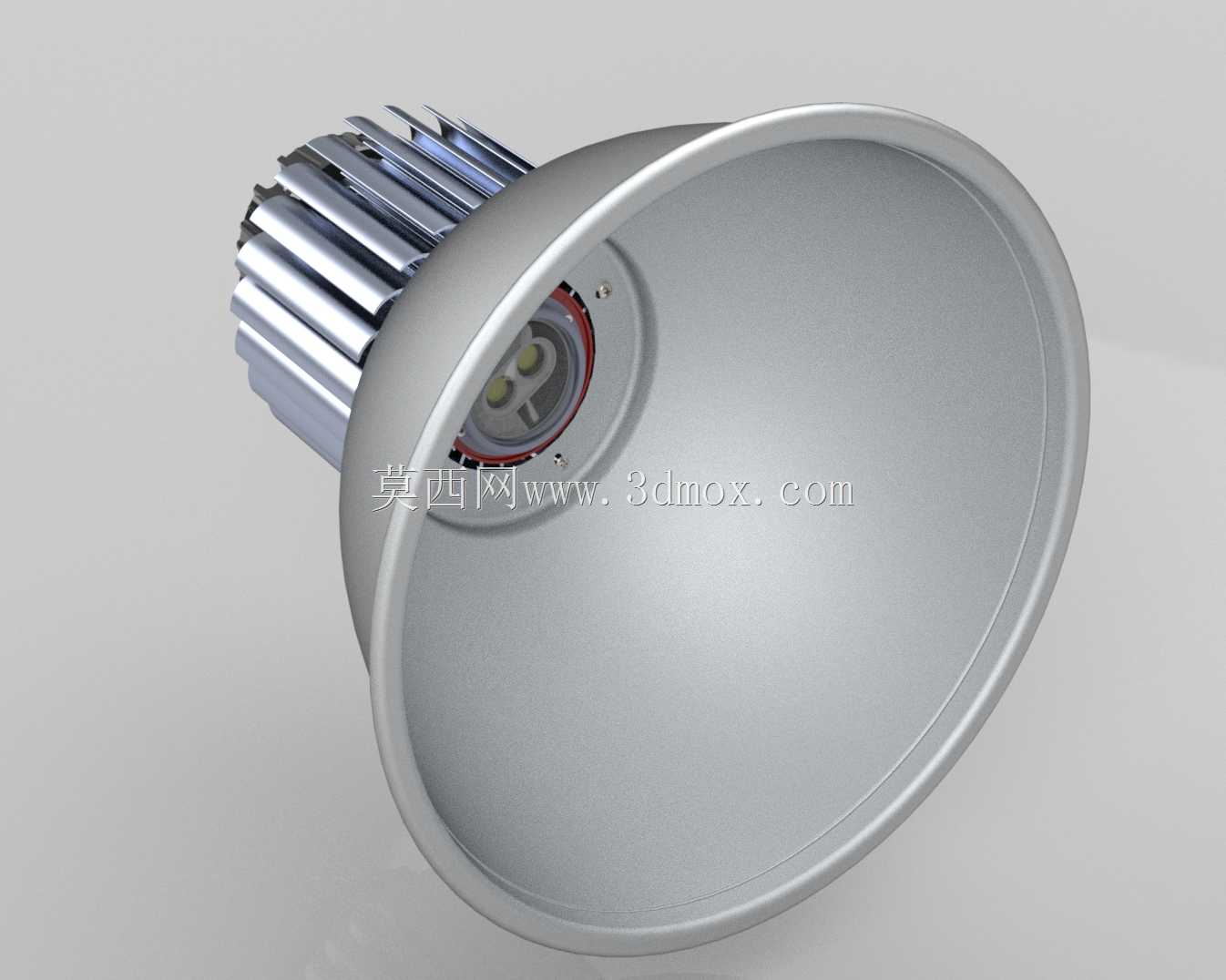

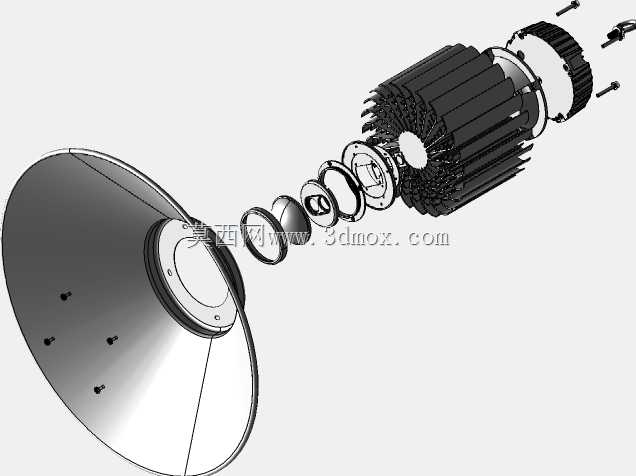

　　这款HBL系列LED照明灯具，主要面向工业厂房高顶照明、户外场站泛光照明、大型商超高位主照明等场景设计，可适配桁架吊装、壁装、立杆安装等多种安装方式，满足不同场景的布光需求。从结构设计逻辑来看，灯具后部采用多鳍片一体式散热结构，鳍片沿轴向均匀排布，相邻鳍片预留足够的空气流通间隙，可在LED光源长时间高功率工作时，通过自然对流将芯片产生的热量快速导出，避免光源结温过高导致的光衰过快、寿命缩短问题，散热基座与光源基板的接触面设计为精加工平面，可降低接触热阻，提升热传导效率。前部采用大口径抛物面反光杯结构，反光杯内壁做高反射率镜面处理，可将LED芯片发出的大角度光线进行二次配光，控制光线投射角度，减少无效散光，

　　提升目标照射区域的照度均匀度，避免出现中心亮斑过大、边缘照度不足的问题。反光杯边缘做卷边处理，既可以提升结构强度，避免安装过程中剐蹭操作人员，也可作为灯罩密封圈的安装卡位，配合前端透光罩实现IP65级别的防护能力，可在多尘、潮湿的工业户外场景下稳定工作。光源安装位位于散热基座前端中心位置，预留了恒流驱动电源的内置安装腔，驱动腔与散热鳍片之间设置隔热垫层，避免散热结构的高温传导至驱动元器件，影响驱动电路的使用寿命。灯具的安装接口位于散热结构尾部，采用标准螺纹接口搭配防松卡扣设计，可适配常规的工业灯座支架，安装时无需额外定制转接件，降低现场安装的适配成本。整体外壳采用铝合金压铸成型，表面做阳极氧化处理，兼顾轻量化与抗腐蚀能力，

　　可在轻度腐蚀的工业环境下长期使用，不会出现外壳锈蚀剥落的问题。在安装边界设计上，灯具整体重心沿安装轴线分布，吊装时不会出现偏斜晃动，尾部接线端预留了防水格兰头的安装位置，可适配常规外径的供电线缆，接线完成后可实现线缆部位的防水密封。反光杯的深度与口径比例经过反复配光验证，可实现60度至90度的出光角度调节范围，适配不同安装高度的照明需求，安装高度在6米至12米区间时，地面照度可满足工业作业的视觉要求，无需额外补光。
