方形工业投光LED灯具结构设计方案

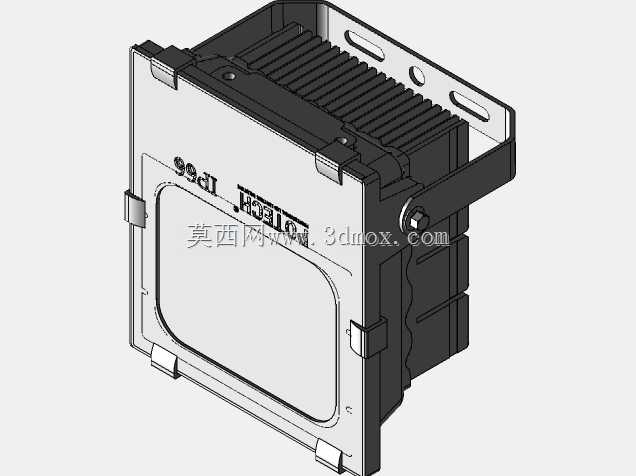

　　这款方形LED投光灯具的结构设计，首先围绕户外工业照明的高频使用场景展开，常见于厂区堆场照明、建筑外立面泛光、设备作业区域补光、户外临时施工点位照明等工况，这类场景对灯具的抗振性能、散热效率、安装适配性都有明确的工程要求。从结构布局来看，灯具采用前后分体式壳体设计，前壳为压铸铝合金成型的方形边框，中部预留透光面板安装位，四周通过卡扣式结构与后壳实现快装连接，省去了外露螺丝的密封处理工序，同时边框四周的卡扣支点均匀分布，能保证透光面板与壳体之间的密封胶条受力均匀，避免长期户外使用出现渗水、进灰的问题。后壳部分直接集成了鳍片式散热结构，散热鳍片与壳体采用一体压铸成型工艺，没有额外的拼接热阻，

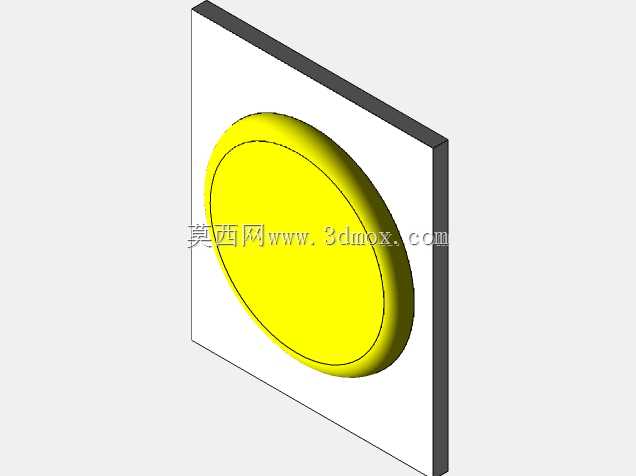

　　能将LED光源板工作时产生的热量快速传导到鳍片表面，通过自然对流实现散热，无需额外加装散热风扇，减少了后期运维的故障点，适配户外长期无人值守的使用需求。安装结构上，灯具侧面配置了U型可调安装支架，支架与壳体通过带防松垫圈的螺栓铰接，安装时可以根据实际照射角度需求在0到180度范围内调整俯仰角度，支架两端预留了长条形安装孔，能适配不同孔距的安装基座，不管是墙面壁挂、灯杆抱装还是顶部吊装都能兼容，安装孔的长槽设计也能抵消现场安装时的孔位加工误差，降低现场施工的调整难度。从内部空间布局来看，壳体内部预留了光源板、驱动电源的独立安装位，驱动电源与散热壳体之间预留了隔热间隙，避免光源产生的高温长期烘烤驱动元件，延长电源的使用寿命，

　　壳体侧边预留了防水线缆接头的安装位，线缆接入后可以通过旋紧接头实现线缆与壳体之间的密封，满足户外使用的IP防护要求。结构细节上，壳体边角都做了圆弧过渡处理，避免安装过程中尖锐边角划伤施工人员，同时也能减少应力集中，提升壳体的抗冲击性能，即使遇到户外小尺寸异物撞击也不容易出现壳体开裂的问题。整体外形为方正的立方体结构，安装边界清晰，在做批量照明点位排布时，更容易计算灯具之间的间距与照射覆盖范围，不会因为异形结构导致光照阴影区域，适配大面积区域的均匀照明需求。
