PS2805C-4四通道光耦封装结构设计

　　这款PS2805C-4四通道光电耦合器的封装结构，在通讯接口电路、工业控制信号隔离场景中应用十分广泛，日常做板卡设计时，这类器件是实现强弱电信号隔离、阻断地环路干扰的核心元件，四个独立光耦通道集成在单颗封装内，能在有限的PCB空间内完成多路信号的光电转换隔离，相比单通道光耦能大幅缩减板上占用面积，适合高密度布线的通讯终端、工业采集板卡使用。从实际使用角度看，该器件采用SO16L贴片封装，引脚为鸥翼型设计，成型角度符合标准SMT回流焊工艺要求，焊接时引脚共面度控制在常规贴片器件公差范围内，能适配常规钢网开孔设计，过炉后虚焊、连锡风险较低。外形尺寸上，本体长度10.3mm、宽度4.4mm、本体高度2.1mm，

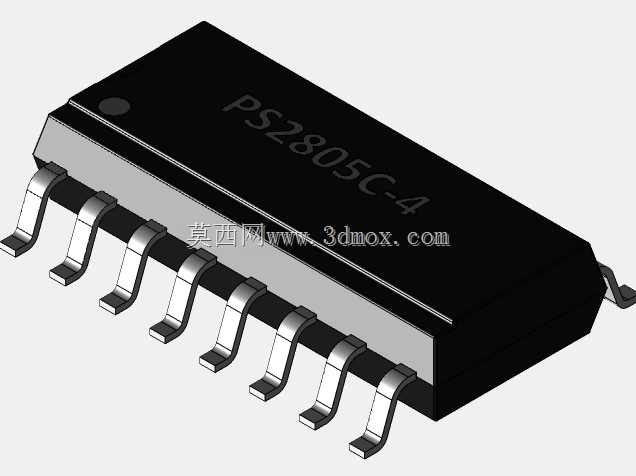

　　这个尺寸边界在做PCB布局时需要预留足够的周边空间，尤其是引脚外侧要留出0.8mm以上的走线避让区，本体上方要预留1.5mm以上的器件高度空间，避免和结构件、上方屏蔽罩发生干涉。设计这款封装三维模型时，首先还原了本体的黑色塑封结构，表面的丝印标识位置和实物一致，引脚的弯折弧度、厚度都按照实际器件的成型参数建模，引脚末端的焊盘接触区做了平整处理，能直接导入PCB设计软件做3D布局校验，检查和周边器件、结构外壳的装配间隙。从功能特性来说，四通道独立设计意味着每一路的发光端和受光端完全电气隔离，能同时传输四路数字信号，隔离耐压满足常规工业级通讯端口的防护要求，在RS485通讯接口、开关量采集回路中，既能传递信号，又能避免前端高压侧的浪涌、

　　共模干扰串入后端控制电路，保护主控芯片不受损坏。建模过程中特意还原了本体一端的定位圆点标记，这个标记是SMT贴片时的极性识别点，做钢网设计、贴片编程时都要对应这个标记确认器件方向，模型上还原这个细节，能让结构校验、装配仿真时更贴近实际生产场景，避免出现极性装反的设计疏漏。另外鸥翼引脚的伸出长度、引脚间距严格按照SO16L封装的标准尺寸设置，和PCB封装库的焊盘位置完全匹配，导入后不会出现引脚和焊盘错位的问题，能直接用于整机的三维装配检查，确认器件在壳体内的安装空间是否充足，是否和相邻的接插件、电容电阻等元件发生位置冲突。
