SOT563贴片式半导体封装三维结构设计

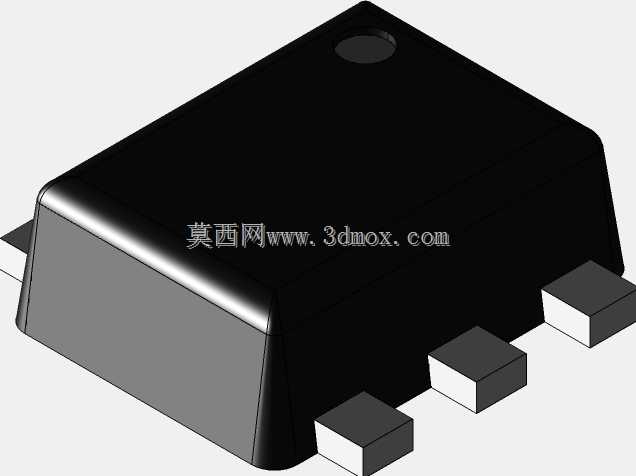

　　在消费电子、便携通讯设备的高密度电路板设计场景中，SOT563这类超小型贴片封装的应用占比正持续提升，这类封装主要用于承载小功率晶体管、ESD保护器件、逻辑门芯片等微型半导体元件，能够在有限的PCB板面积内实现多引脚器件的可靠焊接与电气连接。从实际设计需求出发，这类封装的建模首先要明确引脚共面度的控制要求，六个引脚沿封装本体短边两侧对称排布，每个引脚的伸出长度、弯折弧度都需要匹配SMT回流焊的工艺公差，避免出现虚焊、立碑等焊接缺陷。封装本体采用黑色环氧塑封料的典型外观，顶部的圆形标记为引脚1定位标识，在自动化贴片机的视觉识别流程中，该标记是器件方向校准的核心参考，

　　建模时需要保证标识的位置精度与本体边缘的相对尺寸偏差控制在工业级公差范围内。从安装边界来看，这类封装的本体高度极低，适合用于超薄型通讯终端、可穿戴设备的内部堆叠设计，引脚的焊盘设计需要匹配封装引脚的宽度与间距，在PCB布局时，封装本体下方不需要预留额外的散热过孔，小功率工况下依靠引脚与铜箔的接触即可满足散热需求。建模过程中需要重点还原塑封本体的拔模斜度，实际生产中塑封模具的脱模角度会让本体侧壁呈现微小的倾斜，而非完全垂直的立面，这一细节如果被忽略，在做整机装配干涉检查时，可能会误判相邻器件的安全间隙。引脚部分的建模需要区分外露焊段与塑封内部的连接段，外露部分的表面处理为镀锡层，建模时的材质表现可以匹配实际生产的哑光锡面质感，

　　内部连接段被塑封料包裹，不需要做外观表现，但结构上需要保证与本体的结合位置符合封装工艺的包封要求，避免出现引脚外露的结构错误。在通讯终端的射频电路设计中，这类六引脚小封装常被用于射频开关、低噪声放大器的外围保护电路，封装本身的寄生参数会直接影响高频信号的传输质量，因此建模时的引脚长度、引脚间间距都严格遵循行业通用的封装尺寸规范，能够直接导入PCB设计软件做封装匹配校验，也可以用于SMT贴装工序的虚拟仿真，验证吸嘴拾取位置的合理性，确保贴装过程中器件不会出现偏移、掉落的问题。
