立式锥底卫生级流体过滤设备结构

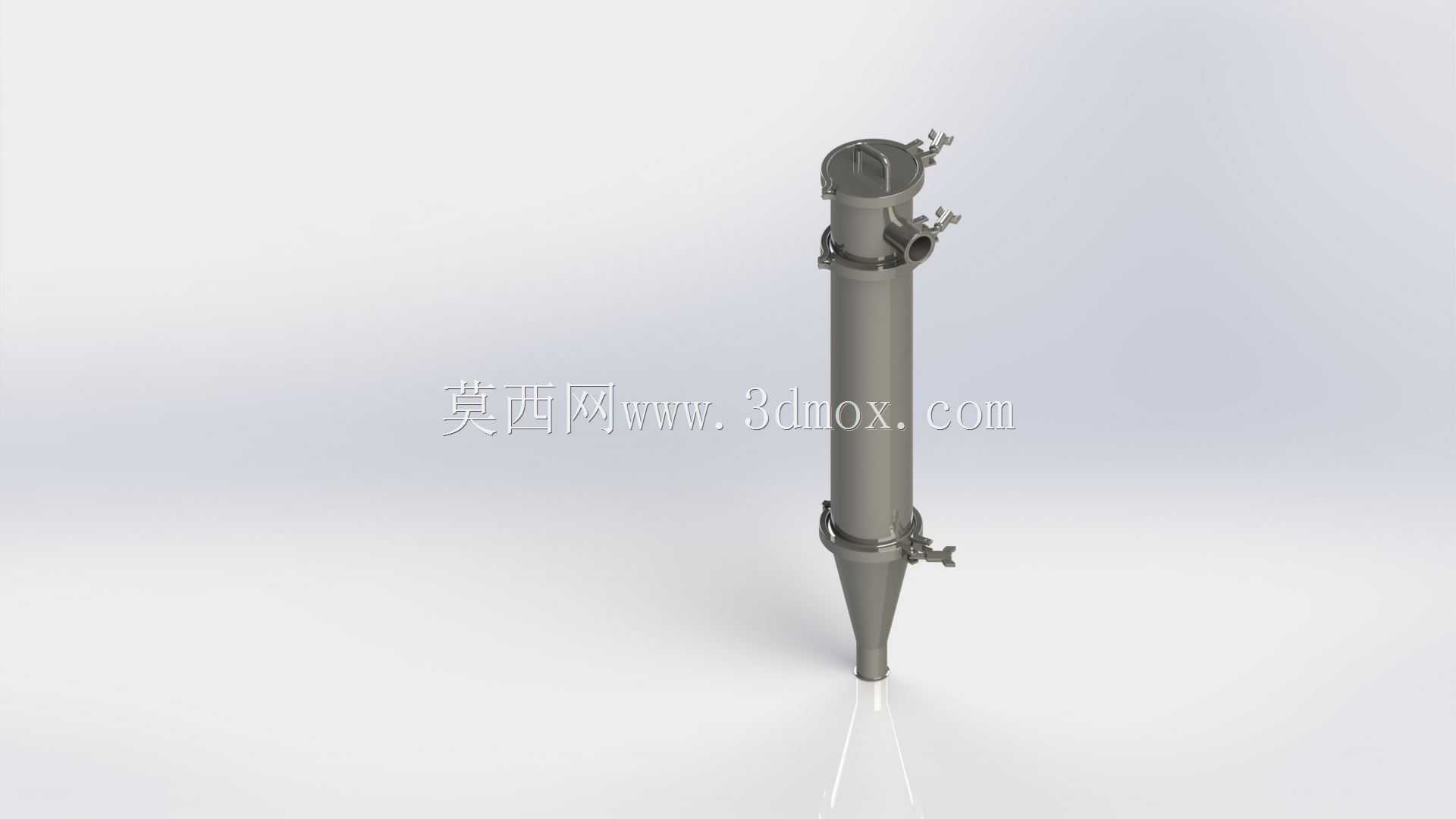

　　该过滤设备主要面向食品饮料、生物制药等对流体洁净度有较高要求的生产场景，多用于生产管路中料液的杂质截留环节，可在连续化生产流程中在线完成流体过滤作业，避免料液输送过程中混入的固体颗粒、加工残留碎屑对后续灌装、均质等工序造成设备损伤或产品质量瑕疵。设备整体采用立式长筒加下锥段的结构设计，上部筒体为主要过滤容腔，内部可适配不同精度的过滤滤芯或滤篮，满足不同料液的过滤精度需求；侧面设置的切向进料接口可引导待过滤流体沿筒壁旋流进入容腔，既能够降低流体直接冲击滤材造成的损耗，也可借助旋流作用让大颗粒杂质沿壁面沉降至下部锥段，减少滤材表面的滤饼堆积速度，延长单次过滤作业的连续运行时长。下部锥段采用大角度收窄设计，锥底设置排污接口，

　　设备停机维护时可快速排空内部残留料液与沉降的杂质，无需拆解主体结构即可完成排污作业，降低一线运维的操作强度。顶部设置快开式压盖结构，搭配快装卡扣锁紧，更换内部滤材时无需借助大型工具，松开卡扣即可开启压盖完成滤件更换，适配生产现场快速换产、定期维护的作业需求。设备侧面预留的排气接口可在开机进料时快速排出筒内空气，避免气阻造成的进料不畅、过滤流量波动问题；出料接口设置在筒体上部侧方，经过滤后的洁净流体可从该接口进入下游生产管路，保证输出料液的洁净度。从安装边界来看，设备整体为细长立式结构，安装时需预留顶部压盖开启的操作空间，以及侧面管路连接、底部排污操作的作业空间，筒体上的支撑卡箍可直接与配套安装支架固定，

　　适配不同层高的生产车间管路布局，安装时需保证设备整体垂直度，避免锥段排污时出现残液留存死角。建模过程中对各接口的法兰尺寸、快装接头规格、锥段角度、筒体壁厚均做了等比例还原，可直接用于生产管路的布局干涉校验、安装工位的空间模拟，也可作为同类型卫生级过滤设备改型设计的结构参考，帮助设计人员快速完成管路适配、支架匹配的相关设计工作，减少重复建模的工作量。
