水处理厂袋式过滤罐体支撑结构

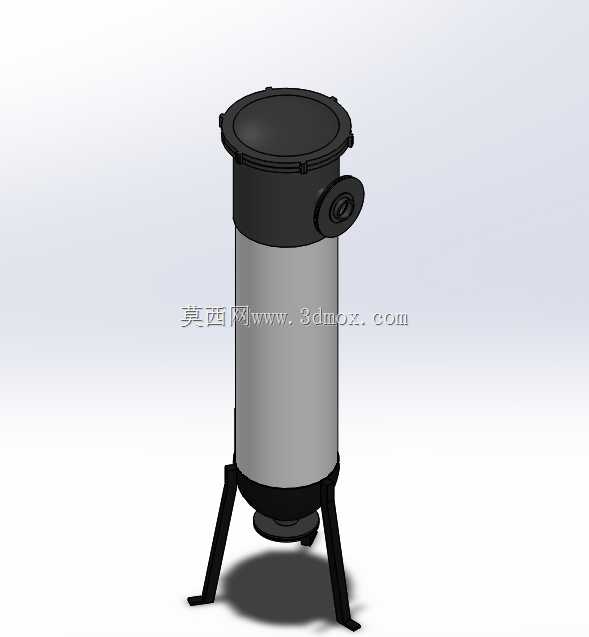

　　该模型呈现的是水处理系统中常见的立式承压过滤单元，主体由圆柱形滤筒、快开式上盖、侧向接管、底部排液结构以及三脚支撑组成，适用于工业循环水、工艺给水、废水预处理等需要拦截悬浮颗粒的场合。设备在现场通常布置在泵后管路中，水流经侧部接口进入筒内，穿过滤袋或滤芯后由下部汇集排出，固体杂质被截留在过滤元件表面，从而保护后续换热器、膜组件、喷嘴和精密阀门。

　　结构建模时，筒体采用规则回转体思路处理，筒壁厚度、上下封头过渡和底部锥段均按承压容器的装配关系表达。上盖外圈设置快开压环，用于缩短更换滤袋的操作时间；盖体与筒身之间保留密封面位置，便于工程人员在细化设计时补充密封圈规格和压紧机构。侧向接口采用带法兰的短管形式，接口轴线与筒体相切偏置，实际选型时需要核对管径、法兰标准及与外部管道的标高关系。

　　三脚支架是该设备的安装边界重点。支腿从筒体下部向外张开，底端形成稳定支撑多边形，能够承受满水重量、滤袋堵塞后的附加载荷以及检修时开盖产生的偏载。支腿底部预留与基础预埋件或膨胀螺栓连接的平面，现场布置需在周围留出开盖空间、滤袋抽取空间和排污操作空间。筒体下方的小口径接口可作为排污口或排气、取样接口，具体功能由管路系统确定。

　　从三维设计角度看，该类设备不能只关注外观轮廓，还需要同步校核罐体直径与处理流量的匹配、滤袋数量、有效过滤面积、筒体高度与滤芯长度、支腿高度与底排管路坡度之间的关系。模型将筒体、端盖、接口、压环和支腿拆分清楚，便于在装配环境中检查干涉，也方便后续生成工程图、材料明细和基础条件图。对于成套水处理设备设计，该结构可作为过滤单元模块接入撬装管路，周边再配置压力表、排气阀、旁通阀和差压监测元件，形成完整的过滤工位。
