四孔可拆卸平开合页铰链结构设计

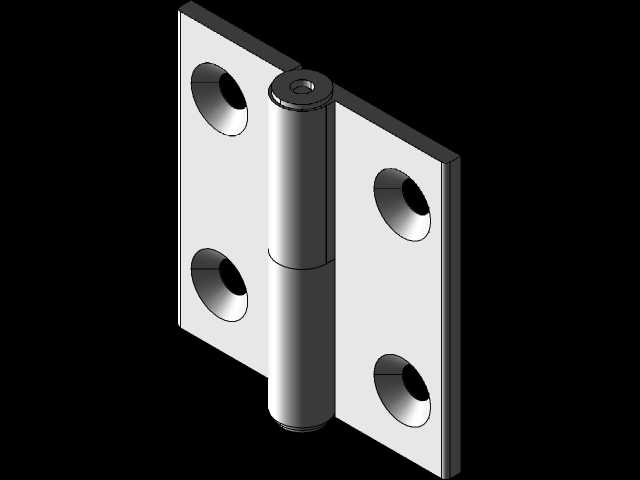

　　这款铰接件采用左右两片对称式页板搭配中心同轴销轴套筒的经典平开合页构型，单页板开设两个贯通安装孔，整组合计四个沉孔式安装位，孔位沿页板长度方向对称排布，页板轮廓做直角切边处理，边缘预留均匀壁厚，中心铰接段由两侧页板延伸出的卷圆套筒同轴嵌套组成，套筒端面做平齐收口，销轴内置在套筒空腔内，转动副配合面预留合理间隙，保证页板可绕中心轴线顺畅完成0至180度范围内的开合翻转动作。

　　从实际工程落地场景来看，这类四孔平开合页大量应用在通讯设备机柜门板、工业设备防护舱门、钣金机箱检修盖、轻质室内门扇、小型设备翻盖结构上，承担两个固定构件之间的活动铰接载荷，既可以约束门扇与机架之间的相对位移，仅保留绕铰接轴线的旋转自由度，又能均匀承载门扇自重与开合过程中的交变剪切力，避免门板出现下垂、错位、卡滞问题。

　　设计阶段首先要锁定安装边界条件，该款合页标注轮廓规格为59×62，页板厚度42对应建模基准下的板厚参数，实际选型时需要先核对待安装门扇的侧边厚度、机架安装面的平面度，确认四个安装孔的孔距与门扇、机架上预加工的螺丝孔位完全对齐，页板贴合安装面后不能出现翘曲悬空，否则螺丝锁紧后会产生额外装配应力，长期开合容易引发页板变形、螺丝松脱。卷圆套筒的同轴度是整个合页性能的核心控制项，建模时需要先绘制单侧页板的平板基体，再在铰接侧边拉伸卷圆特征，保证两侧套筒嵌套后轴线重合度控制在合理公差范围内，套筒配合面之间预留0.1至0.2毫米的转动间隙，间隙过小会出现开合卡顿、转动摩擦力过大，间隙过大则会导致门扇晃动、铰接位置旷量超标。

　　安装孔采用沉头孔构型，装配时沉头螺丝锁紧后螺丝端面可以完全沉入页板表面以下，不会突出页板平面，既避免螺丝剐蹭门扇开合路径，也能让页板与安装面完全贴合，增大接触摩擦力，分散铰接位置的集中载荷。页板的平板区域做等壁厚设计，在保证整体结构刚性的前提下尽可能控制自重，材料通常选用冷轧钢冲压成型后做表面镀锌或者喷塑处理，也可根据防腐需求选用不锈钢或者铝合金加工，不同材质的表面处理方式可以适配室内干燥环境、户外潮湿工况、洁净设备舱等不同使用场景。

　　结构建模过程中需要同步验证开合运动干涉：将合页两侧页板分别装配到门扇与机架的对应安装面上，模拟门扇从完全闭合到完全开启的全行程转动，检查页板边缘、套筒端面、安装螺丝头部是否会和机架边框、门扇侧边发生碰撞，确认最大开启角度满足设备使用需求，比如机柜检修门通常要求开启角度不小于120度，方便内部元器件检修操作，小型设备翻盖则可以根据布局需求限制最大开合角度，避免翻盖过度翻转碰撞周边管线。这类合页的载荷传递路径非常清晰，门扇自重通过两个页板上的安装螺丝传递到页板基体，再经由页板与卷圆套筒的连接段传递到铰接销轴，最终载荷通过另一侧页板的安装螺丝传导到机架主体上，四个安装孔的排布方式让单个螺丝承担的剪切载荷大幅降低，相比两孔小合页，四孔构型的承载能力更强，抗疲劳寿命更长，适合频繁开合的工业设备使用场景。
