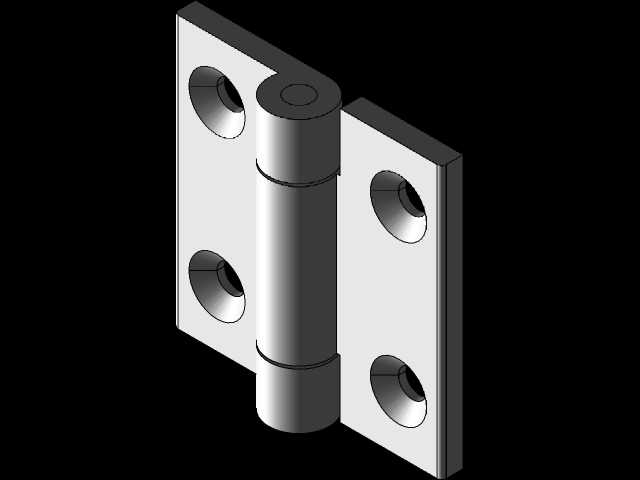

双页四孔平开合页结构三维设计

　　这款双页平开合页是日常设备与柜体、门窗结构中最常用的铰接承载部件，核心作用是实现两个被连接件之间绕固定销轴的定轴转动，同时承担静态与动态工况下的剪切、拉压载荷，保证开合动作顺畅无卡滞，长期使用无明显旷量。从实际应用场景来看，这类合页覆盖范围极广，小到工业控制柜的柜门、设备检修门、小型工具箱翻盖，大到室内木质门扇、铝合金窗体、轻型设备防护门，只要是需要绕侧边做0到180度范围开合转动的结构，都能见到这类结构的身影。设计这款合页的时候，首先要考虑的是安装边界的适配性，两个页片分别贴合在门框与门扇的安装面上，每个页片上预留两个沉头安装孔，孔位的中心距、孔的沉头深度都要匹配常用的十字沉头螺丝规格，保证安装后螺丝头完全沉入页片平面，

　　不会突出刮蹭相邻结构。中间的铰接轴段采用三段式同轴结构，轴套与页片一体加工成型，轴与轴套之间预留合理的配合间隙，既不会因为间隙过小出现转动卡涩，也不会因为间隙过大导致门扇下垂、开合晃动。页片的厚度选择要匹配额定承载重量，常规轻型应用下页片厚度在2到3毫米区间，足够承担单扇10到20公斤的门扇重量，不会出现页片弯折变形的问题。在结构细节处理上，页片的四个边角都做了小圆角过渡，避免安装和使用过程中锐边划伤操作人员，轴的上下两端做了封边处理，防止使用过程中轴串出脱落，同时轴与轴套的配合面粗糙度要控制在合理范围，减少转动过程中的摩擦阻力，日常使用中不需要额外加注润滑脂也能保持长期顺畅开合。做三维建模的时候，要特别注意两个页片的转动同轴度，

　　装配状态下要验证开合全程没有结构干涉，安装孔的位置要和常用的型材、门板安装孔位匹配，不需要用户二次打孔就能直接适配常规安装场景，同时要预留足够的页片与转动轴的高度差，保证门扇开合过程中不会和门框侧边发生摩擦碰撞。这类合页的结构看似简单，实则每一处尺寸都和实际安装使用的体验直接相关，比如两个页片展开后的平面度误差要控制在很小的范围，安装后不会出现页片翘曲导致的门扇关不严、锁扣对位不准的问题，沉头孔的锥度要和标准沉头螺丝的锥度完全匹配，锁紧后螺丝能完全贴合锥面，不会出现螺丝打滑、锁紧不牢的情况。
