这套结构围绕ESP8266模块在现场调试、产线烧录和嵌入式设备维护中的使用痛点展开,核心是把裸露的开发板、排针连接区和手持操作部位整合进一个可反复开合的硬质壳体内。工程现场里,代码加载环节最怕排线松脱、板边焊点被磕碰、操作人员直接触碰带电引脚;壳体将模块主板限位在内部型腔,四周留出均匀的绝缘间隙,既避免金属外壳短路,也能在跌落时吸收冲击。

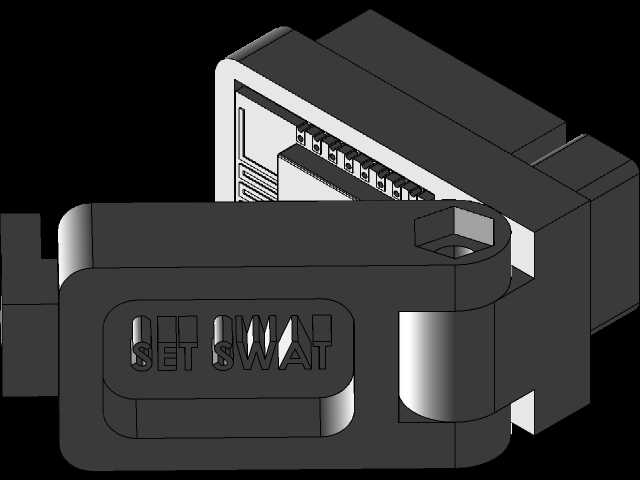

从实际操作路径看,烧录人员需要频繁插拔杜邦线、切换BOOT与复位状态,因此壳体正面直接成型出SET与SWAT两个操作标识,对应模块进入下载模式和正常运行模式的按键位置。按键区域采用下沉式凹槽,手指按压时不会滑脱,凹槽深度控制在既能触达板载轻触开关、又不会因误压导致模式异常的范围。壳体一侧预留多Pin接口开窗,排针整齐露出,接线顺序与丝印方向一致,减少反插风险;另一侧留出模块天线对应的开放区域,避免金属或厚壁材料遮挡无线信号,保证固件加载过程中串口与Wi-Fi调试链路稳定。
开合结构采用侧边圆柱铰位,铰孔同轴度在建模时按装配间隙约束,销钉穿入后上下盖可翻转而不松旷。端部设置带六角沉台的锁合柱,既可用手扣合,也能在需要长期固定时加装紧固件。壳体外形以方正块体为基础,边角做小圆弧过渡,壁厚在保证刚性的前提下尽量均匀,防止注塑或3D打印成型时出现缩痕。内部设置多道限位筋和支撑柱,主板装入后不会前后窜动,USB或串口转接部位对应的壳体边缘做缺口处理,插头可完全插到位。
安装边界方面,壳体背面保留平整贴合面,可贴附在测试工装板、设备内壁或调试台架旁;侧向伸出的线缆槽让线束沿固定方向走出,避免线材压在壳盖结合面上。整体尺寸紧凑,能够容纳ESP8266核心板及必要的转接空间,同时不额外占用工装区域。结构设计没有追求复杂外观,而是把模式操作、接口防护、走线避让、开合维护和无线信号这些真实使用条件放在同一壳体中协调,适合嵌入式通讯模块的代码烧录、功能验证与小批量测试场景。
