轮式装载机铲装运输工程机械结构

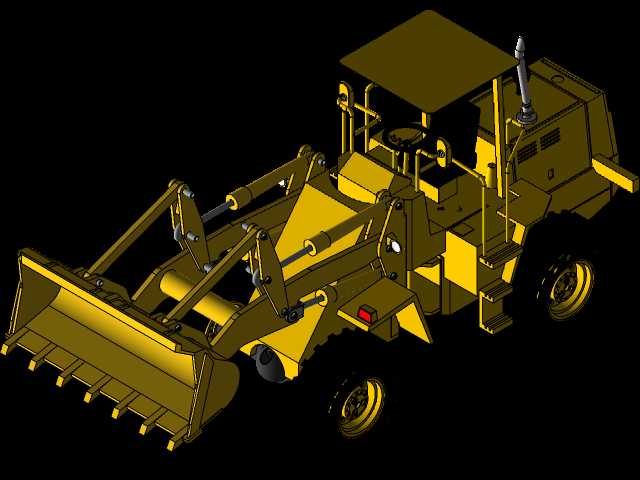

　　该轮式装载机三维结构主要面向矿山散料转运、工地砂石归堆、厂区短距离倒运以及道路养护清障等作业场景。整机采用前置铲斗、中部驾驶室、后段动力舱的经典布置，铲斗通过举升臂、摇臂、拉杆与液压油缸组成工作连杆机构，能够完成插入料堆、收斗、举升、运输和卸料等连续动作。模型对工作装置的铰接关系进行了完整表达，举升臂根部与前车架铰接，动臂油缸承担升降载荷，转斗油缸通过摇臂和拉杆控制铲斗姿态，各销轴位置、油缸安装座和限位结构均有体现，便于后续检查运动干涉、校核铰点布置以及分析铲斗在不同高度下的卸料角度。

　　行走部分采用四轮轮式结构，轮胎直径较大，配合较宽的轮距，可在砂石、泥土和硬化场地之间保持较好的通过性与稳定性。前车架围绕工作臂载荷传递进行布置，铲斗插入物料时的水平阻力通过臂架、铰点和车架逐步分散；后车架集中布置动力系统、配重区域和驾驶室支撑结构，使整机在满载举升时仍能维持前后轴荷平衡。驾驶室采用敞开式顶棚和防护栏结构，方向盘、座椅、操纵区域、踏步及扶手均有建模，能够直观反映操作人员上下车、视野观察和作业操纵的空间关系。

　　外形边界方面，整机长度主要由前置铲斗、工作臂和后段动力舱共同决定，铲斗处于落地位置时前端伸出量最大，运输或入库时需要重点确认前方安全距离；最大高度出现在动臂举升、铲斗抬升以及排气立管位置，车间通过性、车库净高和装载平台限位应按举升状态复核。宽度方向由轮胎外侧、铲斗侧边和车架台阶共同限定，狭窄巷道会车或靠边作业时需保留侧向余量。转向与铰接区域在前后车架之间承担姿态变化，建模时应保留足够的折角空间，避免轮胎、车架和液压管路在极限转角下发生碰撞。

　　从设计思路看，该结构强调铲装效率、维护可达性和工况适应性。铲斗斗齿、斗刃和侧刃区域对应高磨损部位，臂架板材、铰点衬套和油缸支座则对应主要承载部位；动力舱侧面预留散热、检修和排气空间，驾驶室周边设置护栏、后视镜安装位和登车梯，方便在三维环境中进行人机工程检查。对于设备选型人员，可据此评估斗容等级、卸载高度、转弯半径和作业通道；对于结构设计人员，可继续展开液压管路布置、车架强度分析、铰点受力计算和标准件选型。
