1比14比例低平板重型运输拖车结构

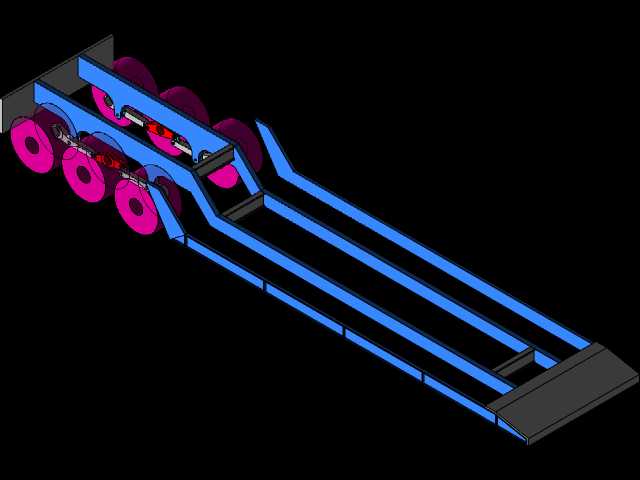

　　低平板拖车主要服务于工程机械、重型构件、大型设备及不可拆解货物的短途转运与公路运输场景。相比普通栏板挂车，这类装备的核心价值在于压低承载面高度，使装载后的整机重心更低，在通过涵洞、坡道、厂区限高区域时拥有更好的通过性，同时也能降低挖掘机、装载机、钢结构件等货物上下车时的爬坡度。模型按1/14比例还原，结构表达集中在纵梁、鹅颈过渡段、轮轴布置、悬架连接和尾部承载平台等关键部位，适合用于专用车结构分析、遥控模型改装以及运输装备方案展示。

　　从实际用途看，低平板拖车并不追求高速行驶中的轻量化，而是强调重载状态下的抗弯、抗扭和长期疲劳可靠性。车架采用两根贯通式主纵梁作为主要传力路径，梁体沿长度方向形成明显的高度变化：靠近牵引连接区域通过鹅颈形态抬升，以便与牵引车鞍座或牵引机构匹配；中部承载面尽量下沉，为高大设备提供低装载平台；尾部保留平直搭接区域，便于机械车辆自行驶上或通过爬梯装卸。建模时纵梁外侧连续延伸，内部辅以横梁和横向支撑件，使集中载荷能够从板面扩散到主梁，再传递至悬架和车轴。

　　轮轴区域采用多轴布置，模型中可见多组车轮沿车架两侧排列，这种设计的目的不是单纯增加视觉体量，而是分担重载时的轴荷，降低单胎接地压力，使车辆在非硬化路面、工地入口和厂区道路上行驶时更稳定。车轮与车架之间保留悬架安装空间，悬架支点靠近主梁腹板下部，能够把垂直冲击、制动反力和转弯侧向力有序传递到车架。对于实车设计而言，多轴间距还需结合转弯半径、轮胎跳动间隙和法规轴荷限制综合校核；在比例模型中，则需要保证轮组与纵梁、挡泥及制动构件之间不存在运动干涉。

　　设计思路上，该结构把承载、牵引和行走三个功能分区表达得比较清晰。前端牵引区承担与动力车的连接、转向跟随和部分垂向载荷传递；中段低平台承担货物支承，板面宽度和纵梁外伸距离决定了可装载设备的履带或轮胎边界；后段则兼顾装卸导向和尾部刚度。车架梁件在弯折处采用连续过渡，避免截面突然变化造成应力集中。横梁与纵梁相交区域在实车上通常需要加强腹板、垫板或焊接补强，模型虽以外观和装配关系为主，但结构层次已经体现出这些载荷传递节点。

　　外形尺寸与安装边界方面，比例模型的长条形低平台决定了整体姿态，宽度方向以两侧轮胎外缘为限，高度方向则由轮胎半径、悬架行程和下沉式承载面共同控制。布置轮组时需核对轮胎转向、跳动和压缩状态下与车架边缘的间隙；牵引端要预留与牵引车连接的铰接空间；尾部平台应保持足够的平直支承长度，以承载履带设备上下时的局部压力。若进一步用于仿真或样机制作，可在现有结构上补充制动管路、悬挂板簧、侧防护、爬梯铰点和货物绑扎点，使整车在功能完整性与工程细节上更加贴近真实低平板重载挂车。
