树莓派4带散热鳍片金属防护外壳

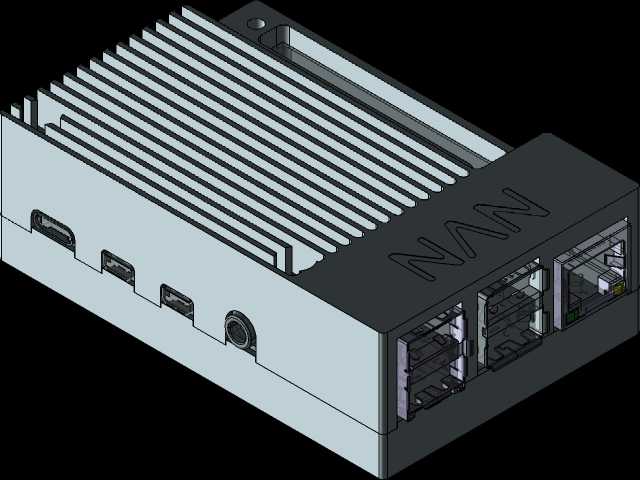

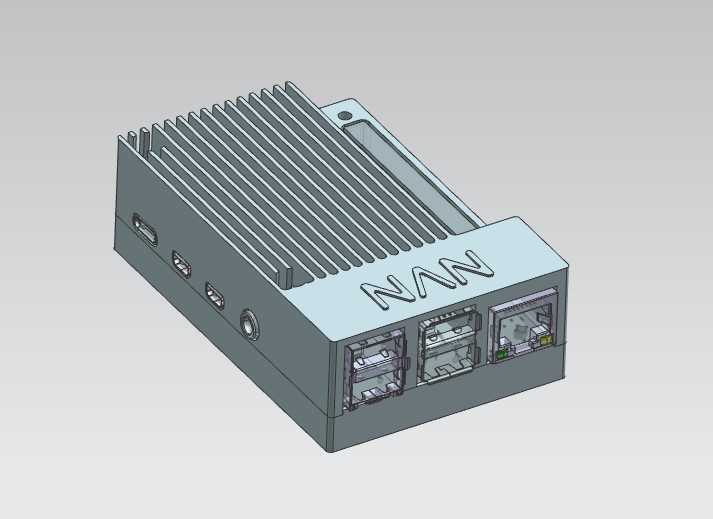

　　这套壳体结构面向嵌入式单板计算设备的落地部署场景，常见于工业现场边缘网关、小型数据采集终端、实验室测试节点以及桌面微型运算单元的安装使用。整机采用上下扣合的包覆式布局，顶部直接加工出连续平行的散热鳍片，鳍片沿壳体长度方向均匀排布，气流可顺着鳍片间隙顺畅流过，无需额外加装风扇即可把板载主控芯片的工作热量快速传导至外表面，在密闭机柜、无尘工位这类不允许风扇积灰的环境里，被动散热的可靠性优势十分突出。壳体前端严格对应树莓派4的原生接口位置开出避让窗口，两个微型HDMI接口、USB-C供电接口、3.5mm音频接口以及双USB端口、以太网口全部外露，插拔线材时不会与壳体边缘发生干涉，端口周边预留出足够的手指操作空间，即便带屏蔽壳的粗网线、

　　大尺寸USB接头也能完全插合到位。壳体顶面压制的标识字符既起到装配防错作用，也能在多台设备并排安装时快速区分网口与USB区域的朝向。设计阶段先依据单板的PCB轮廓确定内腔长宽边界，四角预留对应主板固定孔位的支撑柱，支撑柱高度控制在板底与壳底之间留出2mm左右的走线间隙，允许扁平排线、电源线从板底穿行；壳体侧壁厚度统一取1.5mm，兼顾压铸或者CNC铣削加工的工艺可行性，鳍片根部做圆角过渡避免应力集中，长期受热胀冷缩也不会出现根部开裂。安装边界方面，壳体底部预留标准螺孔，可直接固定在DIN导轨转接板、设备安装平板或者机柜内部的层板上，整体外形宽度适配标准弱电箱的预留安装位，多台并排部署时相邻壳体鳍片之间保留通风间距，不会互相阻挡散热风道。壳体侧部还预留了固定螺丝的沉孔，上下壳锁紧后外表面无凸起螺丝头，堆叠放置或者贴靠安装都不会刮蹭相邻部件，所有接口开孔边缘做倒角处理，线材反复插拔也不会割伤外皮。
