机床用长条形直线导向滑动组件

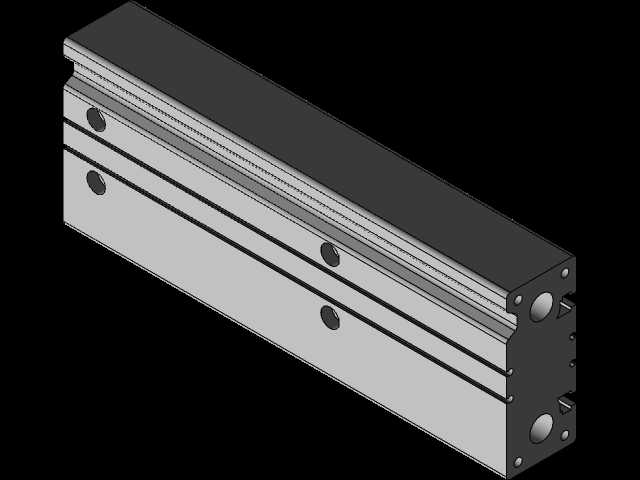

　　这款长条形导向滑动构件，主要适配普通卧式车床的溜板辅助导向、专用机床改造的直线进给导向场景，在小型专用机床的工位滑动导向、工装夹具的直线位移导向环节也能适配使用。从结构设计来看，构件采用分体式组合结构，主体分为固定基座与滑动承载两部分，基座部分设置多组沉头安装孔，可直接通过内六角螺栓固定在机床床身的安装基准面上，安装孔的位置公差控制在0.02mm范围内，能保证安装后基座的直线度满足进给导向要求。滑动部分与基座之间通过多组平行的导向槽配合，导向槽的接触面做了等宽设计，配合间隙控制在0.01-0.03mm之间，既可以保证滑动过程无卡滞，也能避免间隙过大导致的进给偏移。构件的端面设置有限位安装孔位，可配套安装行程限位挡块，

　　防止滑动部件超出行程造成设备碰撞，侧面的定位销孔可用于安装行程触发撞块，适配机床的行程开关位置触发需求。在实际应用中，这类导向组件不需要额外加装复杂的滚动体，维护成本更低，适合低速、中等载荷的直线进给场景，比如车床的小托板辅助导向、专用磨床的工件进给滑台导向，相比滚动导轨，这类滑动式导向构件的抗振性能更好，在断续切削的加工场景下，能更好地吸收切削振动，保证加工表面的粗糙度稳定。设计过程中，构件的整体截面采用矩形对称结构，宽度方向的尺寸控制在适配CA6140车床床身侧面安装空间的范围内，不会与原有溜板的运动路径产生干涉，长度方向可根据实际行程需求做等比例延伸，模型中预留的安装孔位间距符合通用机床附件的安装孔距标准，

　　不需要对原有床身做二次打孔改造就能直接安装。滑动接触面的设计上，预留了润滑脂槽的位置，可在装配时填充润滑脂，形成长期的润滑膜，减少滑动面的磨损，延长构件的使用寿命，侧面的多个螺纹孔可用于安装拖链支架、行程开关支架等附属配件，不需要额外在构件上钻孔攻丝，降低现场改造的工作量。从安装边界来看，构件安装时需要保证基座的安装基准面平面度不低于0.02mm/1000mm，固定螺栓的拧紧力矩按照8.8级螺栓的标准力矩执行，避免拧紧力矩过大导致基座变形，影响滑动顺畅度。滑动部件的上端面设置有T型槽结构，可直接通过T型螺栓安装夹具、刀架等工作部件，T型槽的尺寸符合通用机床附件的安装标准，可兼容市面上大部分标准机床夹具的安装需求。在实际选型使用时，

　　需要根据实际进给行程选择对应长度的构件，预留两端各15mm的安全行程余量，避免滑动部件脱出基座，同时要根据承载的工件重量核算滑动面的比压，保证比压在铸铁滑动副的允许范围内，避免出现过早磨损的情况。这类导向构件的结构简单，加工难度低，普通的铣削、磨削设备就能完成加工，适合机床维修改造、小型专用机床自制时使用，不需要依赖进口的高精度导轨配件，能有效降低设备改造成本。
