多规格适配螺栓的标准开口销结构

　　在各类需要销轴防松、螺栓轴向限位的装配场景里，开口销是成本极低但可靠性极强的基础锁止零件，从户外工程机械的铰接销轴、农用设备的轮轴固定，到普通传动机构的螺母防松、小型五金件的铰接限位，都能见到这类零件的身影。它的核心作用是穿过销轴或者带孔螺栓末端的径向通孔后，将分叉的两个尾脚向不同方向掰开贴合在销轴端面，彻底阻挡螺母从螺纹段松脱、或者销轴从铰接孔内轴向窜出，哪怕设备长期承受高频振动、冲击载荷，也不会出现紧固件松脱失效的问题。

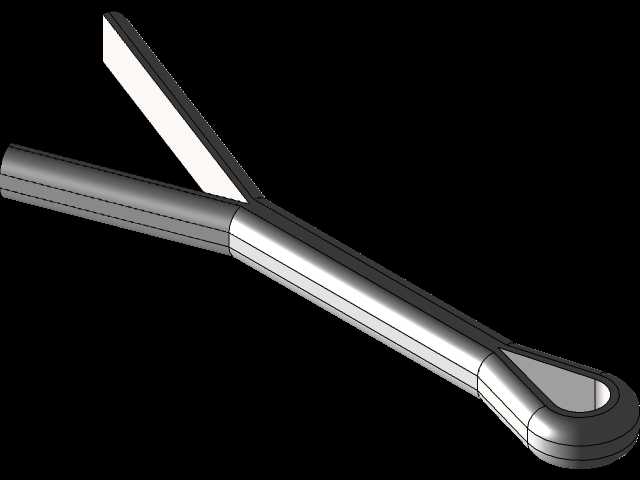

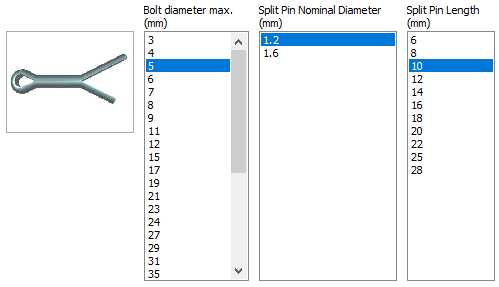

　　这款开口销的选型覆盖了常规螺栓直径3mm到35mm的适配区间，公称销径设置了1.2mm、1.6mm等常用规格，销体有效长度从6mm一直延伸到28mm，完全覆盖日常小型通讯设备、轻工机械到中型工程构件的锁止需求。建模过程中首先还原了开口销的典型形态：一端是闭合的环形圆头，穿入销孔后环形头会卡在孔的外侧端面，另一端是沿轴向劈开的两个弹性支脚，穿装完成后掰开支脚即可完成锁止。建模时特意保留了销体的金属线材弯折特征，环形头的圆弧过渡、两支脚的自然分叉角度都参照实际五金件的成型工艺还原，没有做生硬的直角简化，装配干涉检查时可以直接模拟销体穿入螺栓径向孔的全过程：环形头的外径略大于销孔直径，穿入后自然形成轴向限位，两支脚伸出销孔的预留长度刚好满足掰开后贴合端面的操作空间，不会出现长度不足无法弯折、或者过长和周边运动部件发生剐蹭的问题。

　　从设计选型的逻辑来看，选配开口销时首先要匹配被穿装螺栓的径向通孔尺寸，销的公称直径要略小于通孔内径，保证手工或者尖钳就能顺利穿入，同时间隙不能过大，避免销体在孔内随振动晃动出现磨损断裂；销的长度则要保证穿过通孔后，两侧伸出的支脚长度至少达到销径的1.5倍，弯折后可以完全贴靠在螺栓或者螺母的端面，不会因为支脚过短在振动中回弹脱出。这类零件在实际运维中也有明确的装配规范：每次设备拆解检修后，旧的开口销都不建议重复使用，因为弯折过的支脚金属已经产生加工硬化，再次弯折很容易出现断裂，全新的开口销弹性充足，掰开后可以保持长期的张紧状态，持续提供可靠的锁止力。三维模型完整还原了不同规格下销体的线径比例、环头大小和支脚长度的对应关系，设计人员在做铰接结构、螺栓防松结构的布局时，可以直接调取对应规格的模型装入装配体，提前核对销孔位置、销体安装后和周边零件的安全间隙，避免后期加工完成后才出现销件安装空间不足、支脚弯折后触碰相邻运动构件的问题。
