12V轴流风机金属防护网罩结构

　　这套防护结构针对小功率12V轴流散热风机开发，核心作用是在风机进风侧建立物理隔离屏障，避免运维人员手指、设备走线、散落碎屑直接接触高速旋转的风叶，同时尽可能降低对风道通流效率的干扰。日常工控柜、小型通讯基站机箱、桌面散热模组、车载电子舱这类紧凑安装场景里，风机往往贴近检修口或者布线区域，裸露风叶既存在机械伤人风险，也容易被异物卡滞导致风机停转、散热失效，加装这类护罩是散热系统安全设计里非常基础但不可或缺的环节。

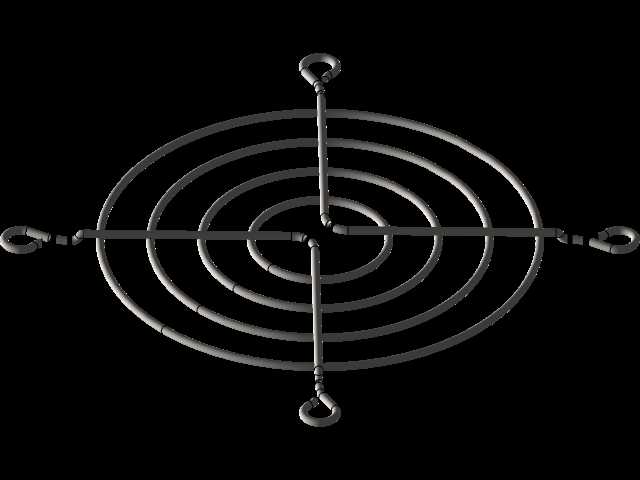

　　从结构布局来看，护罩采用同心环形筋条搭配十字交叉径向支撑的构型，多圈等距排布的圆环沿风叶旋转平面铺开，环与环之间的间隙经过权衡：间隙过大无法起到有效防护，间隙过小则会大幅增加风阻、产生额外气动噪声。四根径向支撑筋从中心区域向外延伸，末端在护罩上下位置做出带孔的挂耳结构，安装时既可以穿过绑扎带将护罩固定在风机框架上，也可以适配对应规格的自攻螺丝直接锁附在风机端面的安装孔位，安装边界完全匹配常规小尺寸轴流风机的外轮廓，不会超出风机侧边的安装空间，在密集排布多台风机的机柜内也不会出现相邻部件干涉。

　　建模过程中优先还原了线材弯折成型的工艺特征，所有环形筋条与径向筋的交接位置都做了贴合焊接的过渡处理，没有生硬的实体穿插，完全对应实际铁丝点焊、表面喷塑的生产工艺。中心区域的筋条交汇点做了局部加厚补强，避免护罩受正面挤压时中心位置出现凹陷变形；上下挂耳的弯折圆弧也还原了线材冷弯的圆角特征，挂耳上的通孔尺寸适配常用的M3、M4固定件，现场安装时不需要二次打孔加工。

　　设计时还特意校核了护罩与风叶的轴向安全距离，护罩安装后内侧平面与风叶端面保留足够间隙，即便护罩受轻微外力产生小幅形变，也不会蹭到旋转风叶产生异响或者卡滞。环形筋的排布走向顺着气流径向扩散的方向，不会对进出风形成明显阻挡，对比密孔板材护罩，这种线材网架结构的通风损失更小，重量也更轻，对风机安装面的载荷几乎可以忽略。在需要频繁开盖检修的设备里，这种轻量化护罩拆装便捷，焊点经过防锈处理后可以适应机柜内多尘、轻微凝露的工作环境，长期使用不会出现筋条松脱、网面变形的问题，兼顾防护安全性、通风效率与装配便利性。
