喷砂清理工位机架与防护舱结构

　　该结构面向中小型工件的表面清理、氧化皮去除、焊后残砂清理及喷涂前粗化工序，整体采用开放式机架配合侧置防护挡板的布置方式，适合布置在车间独立清理工位，也可嵌入小型钣金、结构件加工线的末端处理环节。设备运行时，工件置于舱内操作区域，作业人员通过防护挡板外侧完成喷砂操作，弹丸与粉尘被挡板和侧围约束在作业区内，减少磨料飞溅对周边通道和相邻设备的干扰。

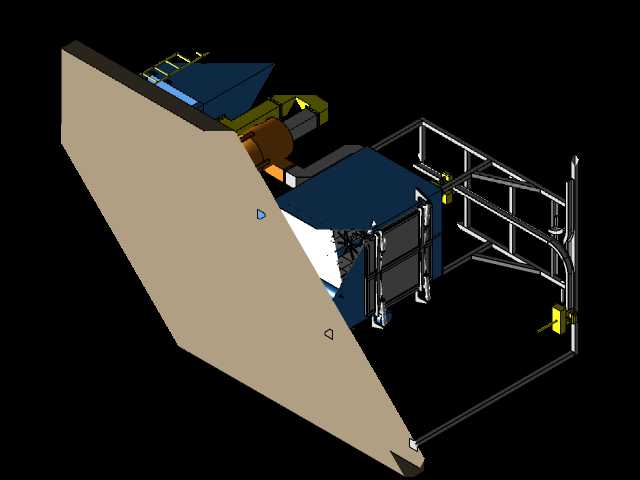

　　从三维结构看，主体承托部分由方管焊接框架构成，框架沿长度方向形成稳定的矩形支撑边界，立柱与横梁之间保留了较大的开放空间，既方便工件从侧面吊装或推入，也便于后续在框架上安装除尘接口、照明组件、观察窗或防护帘。框架端部设置竖向支撑和可调支脚位置，能够适应车间地面轻微不平的安装条件；底部横梁承担工件托架和人员操作载荷，设计时需要重点校核支点处的弯矩与焊缝疲劳，尤其在频繁放置重型钢结构件时，支腿根部应避免出现悬臂过长的问题。

　　防护挡板采用大倾角平板形式，位于操作侧与喷砂区域之间，主要作用是阻挡高速反弹磨料，并为操作人员形成相对安全的视线边界。挡板并非完全封闭，而是与机架、料斗和检修空间组合使用，这种思路在小批量、多品种工件清理中比较实用：封闭舱虽然防尘效果更好，但工件上下料效率受限；大挡板加局部围挡则在防护性和可达性之间取得平衡。挡板下部靠近作业区的位置需要考虑磨料回落路径，避免砂粒在板边堆积形成二次飞溅。

　　设备中部设置料斗与箱体结构，可用于收集散落磨料、连接回收或除尘系统。料斗的斜面角度应结合磨料安息角设计，保证砂粒靠自重向回收口流动，减少人工清砂频次。相邻箱体可容纳除尘风道、电气元件或分离机构，框架外侧预留的安装位能够支撑管道、夹具和检修门。喷砂枪、软管及操作机构在模型中以工位附件形式体现，实际选型时需根据工件材质和清理等级确定喷嘴直径、工作压力和磨料类型。

　　安装边界方面，该设备占地呈长条状，长度方向需预留工件进出和人员操作距离，宽度方向应留出除尘管道连接与设备维护空间，高度方向则要保证吊装工件时不与上部管路干涉。机架就位后应先调平再固定，防护挡板与框架连接位置需承受反复冲击，宜采用可更换衬板或加厚连接面。整体结构强调可制造性和现场维护性，方管、板材和标准件占比较高，适合焊接件加工车间按三维模型直接拆图下料，并在装配阶段根据实际工件尺寸补充托架、密封条和防尘帘等细节。
